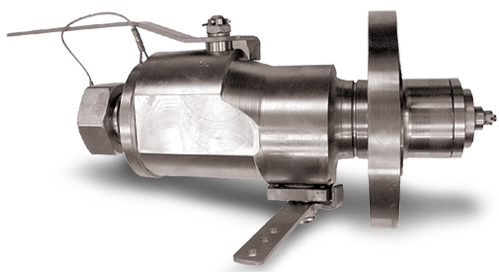

Клапан запорный КЗТ
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Клапан запорный предназначен для установки на контейнерах-цистернах, перевозимых водным (речным и морским), железнодорожным и автомобильным транспортом в качестве комплекса запорных устройств: загрузочно-разгрузочного, запорного устройства и запорной заглушки.
КОНСТРУКЦИЯ КЛАПАНА ЗАПОРНОГО
Клапан запорный состоит из внутреннего запорного клапана тарельчатого типа, наружного запорного устройства, выполненного в виде шарового крана, и дополнительного запорного устройства в виде заглушки.
Внутренний запорный клапан представляет собой запорное устройство, состоящее из следующих основных деталей и узлов (рукоятки
1, штока 2 с эксцентрическим кулачком на конце;
штока 3 золотника
4 затвора
5 пружин
6 и 7; корпуса
8 с присоедини-тельным фланцем; колец сальниковых
9 втулки 19. Наружное запорное устройство представляет собой шаровой кран, состоящий из следующих деталей и узлов: корпуса 8; штока
10; рукоятки
11 затвора (шара)
12 седел 13;
патрубка
14 колец сальниковых
15, 16, 17. Дополнительное запорное устройство (на схеме не показано) состоит из заглушки, уплотнительной прокладки и гайки крепления. На корпусе 8 за присоединительным фланцем выполнена кольцевая проточка, предназначенная для предохранения выброса рабочей среды из внутренней полости контейнера-цистерны при разрушении корпуса клапана.
При несанкционированном нагружении и ударных воздействиях на наружную часть клапана происходит разрушение корпуса клапана по кольцевой проточке, при этом внутренняя часть клапана вместе с фланцем и затвором остается на контейнере-цистерне, препятствуя выходу рабочей среды из контейнера цистерны.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ЗАПОРНОГО КЛАПАНА
Рабочая среда | сжиженные углеводородные газы (2 класс опасности ГОСТ 19433-88) |
Условный проход, мм | 25, 50 |
Максимально допустимое рабочее давление, МПа | 2,2 |
Расчетное давление, МПа | 2,2 |
Давление гидроиспытаний,МПа | 8,8 |
Температурный диапазон эксплуатации | от -40°С до +55°С |
Тип клапана по способу присоединения к | фланцевый |
контейнерам-цистернам | |
Масса, кг, не более | 18 |
Назначенный срок службы клапана | 12-15 лет |
