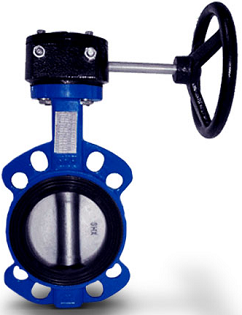

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ| Рабочая среда | среды, по отношению к которым применяемые материалы коррозионностойки |
| Условные давления | ANSI150 (2,0МПа), ANSI300 (5,0 МПа), ANSI600 (10МПа) |
| Температура рабочей среды | от -196°С до +700°С (от -320Т до +1292°F) |
| Проектировочные стандарты | В соответствии с ANSI В 16.34 и ASME раздел VIII |
| Строительная длина | В соответствии с ISO 5752 - API 609 - BS 5155 |
| Тестирование | API 598 - API 6D - ANSI B16.104 CLVI |
| Пожаробезопасность | По BS 6755 и API 607 |
| Маркировка | MSS-SP-25 |
| Пррисоединение к трубопроводу | бесфланцевое |
| Обозначение | DN | A | В | С | D | D1 | L max | К max | H | d | Вес, кг |
| ANSI150(PN20) | 80 | 128 | 127 | 13 | 152.4 | 128 | 61 | 17 | 48 | 19 | 17 |
| 100 | 147 | 123 | 13 | 190.5 | 166 | 82 | 27 | 54 | 19 | 24 | |
| 125 | 172 | 158 | 15 | 215.9 | 190 | 109 | 42 | 57 | 22.2 | 30 | |
| 150 | 190 | 170 | 15 | 241.3 | 216 | 134 | 52 | 57 | 22.2 | 34 | |
| 200 | 210 | 190 | 15 | 298.4 | 272 | 180 | 73 | 64 | 22.2 | 40 | |
| 250 | 250 | 234 | 18 | 361.9 | 332 | 226 | 96 | 71 | 7/8" | 62 | |
| 300 | 288 | 276 | 18 | 431.8 | 402 | 276 | 117 | 81 | 7/8" | 95 | |
| 350 | 320 | 322 | 20 | 476.2 | 443 | 310 | 135 | 92 | 1" | 106 | |
| 400 | 364 | 386 | 20 | 539.7 | 506 | 352 | 150 | 102 | 1" | 155 | |
| 450 | 390 | 400 | 25 | 577.8 | 542 | 404 | 170 | 114 | 1"1/8 | 206 | |
| 500 | 432 | 438 | 25 | 635 | 598 | 448 | 185 | 127 | 1"1/8 | 268 | |
| 600 | 490 | 515 | 28 | 749.3 | 710 | 538 | 222 | 154 | 1"1/4 | 406 | |
| ANSI300 (PN50) | 80 | 125 | 135 | 13 | 168.3 | 144 | 61 | 17 | 48 | 22.2 | 18 |
| 100 | 130 | 150 | 15 | 200 | 175 | 82 | 27 | 54 | 22.2 | 25 | |
| 125 | 170 | 175 | 15 | 234.9 | 210 | 107 | 41 | 60.5 | 22.2 | 31 | |
| 150 | 185 | 192 | 15 | 269.9 | 244 | 132 | 50 | 60.5 | 3/4" | 35 | |
| 200 | 220 | 230 | 18 | 330.2 | 302 | 175 | 68 | 73 | 7/8" | 52 | |
| 250 | 255 | 266 | 18 | 387.3 | 355 | 223 | 91 | 83 | 1" | 84 | |
| 300 | 300 | 302 | 18 | 450.8 | 416 | 272 | 112 | 92 | 1"1/8 | 98 | |
| 350 | 335 | 354 | 22 | 514.3 | 480 | 292 | 124 | 117 | 1" 1/8 | 125 | |
| 400 | 370 | 385 | 25 | 571.5 | 534 | 336 | 130 | 133 | 1"1/4 | 212 | |
| 450 | 415 | 410 | 28 | 628.6 | 590 | 374 | 151 | 149 | 1"1/4 | 275 | |
| 500 | 450 | 472 | 28 | 685.6 | 648 | 430 | 166 | 159 | 1"1/4 | 322 | |
| 600 | 525 | 520 | 30 | 812.8 | 768 | 524 | 206 | 181 | 1" 1/4 | 524 | |
| ANSI600(PN100) | 80 | 141 | 248 | 15 | 168.3 | 142 | 58 | 14 | 54 | 22.2 | 26 |
| 100 | 166 | 281 | 15 | 215.9 | 186 | 77 | 22 | 64 | 25.4 | 31 | |
| 125 | 188 | 303 | 15 | 266.7 | 234 | 103 | 36 | 70 | 25.4 | 45 | |
| 150 | 214 | 356 | 18 | 292.1 | 262 | 125 | 41 | 78 | 1" | 68 | |
| 200 | 249 | 386 | 18 | 349.2 | 312 | 164 | 53 | 102 | 1" 1/8 | 125 | |
| 250 | 286 | 429 | 18 | 431.8 | 392 | 214 | 74 | 117 | 1"1/4 | 200 | |
| 300 | 324 | 486 | 22 | 488.9 | 450 | 258 | 87 | 140 | 1"1/4 | 256 | |
| 350 | 353 | 542 | 25 | 527 | 484 | 282 | 89 | 155 | 1" 3/8 | 330 | |
| 400 | 415 | 543 | 25 | 603.2 | 558 | 322 | 110 | 178 | 1"1/2 | 425 | |
| 450 | 475 | 630 | 28 | 654 | 606 | 360 | 130 | 200 | 1" 5/8 | 542 | |
| 500 | 518 | 666 | 28 | 723.9 | 675 | 415 | 145 | 216 | 1" 5/8 | 663 | |
| 600 | 605 | 705 | 30 | 838.2 | 784 | 510 | 175 | 232 | 1" 7/8 | 1173 |
