Охладители пара РОУ и БРОУ.
Охладители пара предназначены для охлаждения редуцированного пара и являются составной частью РОУ и БРОУ.
Расчеты показали, что при максимальных перепадах давления на РОУ дроссельный клапан открыт не полностью, что позволяет установить за клапаном дросселирующий элемент (решетку) и для распыливания и перемешивания воды использовать энергию пара, дросселируемого на этом элементе. Конструктивно дроссельно-охлаждающий элемент охладителя пара устанавливается исходя из следующих соображений:
1. Давление охлаждающей воды после клапана впрыска должно быть больше давления пара на данной ступени дросселирования.
2. Количество ступеней дросселирования в охладителе должно быть необходимым и достаточным для получения на выходе из охладителя заданных параметров редуцированного пара и обеспечивать снижение уровня шума при дросселировании до допустимых санитарных норм.
Впрыскивающее устройство, состоящее из обоймы, втулки впрыска и водоподводящей трубки, размещено в центре дросселирующего элемента, ось которого совпадает с осью патрубка. Большая часть потока за клапаном дросселируется в отверстиях дросселирующего элемента, а меньшая во втулке впрыскивающего устройства. Встречая на своем пути водяную завесу, пар разбивает ее на мельчайшие частицы и выносит их в корпус охладителя, где он подхватывается потоком пара, который дросселируется в отверстиях дросселирующего элемента.
Благодаря большой кинетической энергии пара, дросселируемого в дроссельном элементе и втулке впрыска, а также сильной турбулизации потока за счет размещения отверстий в дросселирующем элементе под углом к потоку пароводяной смеси, вытекающей из впрыскивающего устройства, испарение капелек воды происходит во взвешенном состоянии и поэтому отпадает необходимость установки в корпусе охладителя защитной рубашки. В диапазоне нагрузок РОУ от 15 до 100% разность температур между верхней и нижней образующими по всей длине охладителя не превышает 20?С. Уже на расстоянии 0,5 м от сечения впрыска температура стен охладителя практически равна температуре редуцированного пара, что свидетельствует о том, что в этой зоне практически заканчивается процесс испарения воды.
Основные преимущества:
1. Дроссельно-охлаждающий узел (определяется расчетом) устанавливается в
любом переходе, начиная с первого по ходу пара.
2. Схема позволяет отказаться от защитной рубашки, т.к. при таком подводе
охлаждающей воды разность температур верхней и нижней образующей не
превышает 50?С.
3. Концевой патрубок при такой схеме можно ставить из стали 20.
4. Клапан-регулятор температуры поставляется совместно с охладителем пара.
5. Количество дроссельных решеток определяется расчетом.
Охладители пара успешно эксплуатируются на следующих объектах:
ТЭЦ-ПВС ОАО «Северсталь»; Смоленская ГРЭС; ТЭЦ-6 и ТЭЦ-10 (ОАО «Иркутскэнерго»); Челябинская ТЭЦ-3; Молдавская ГРЭС; Беловская ГРЭС; ОАО «Пикалевский глиноземный завод»; практически на всех станциях ОАО «ТГК-1» и др.

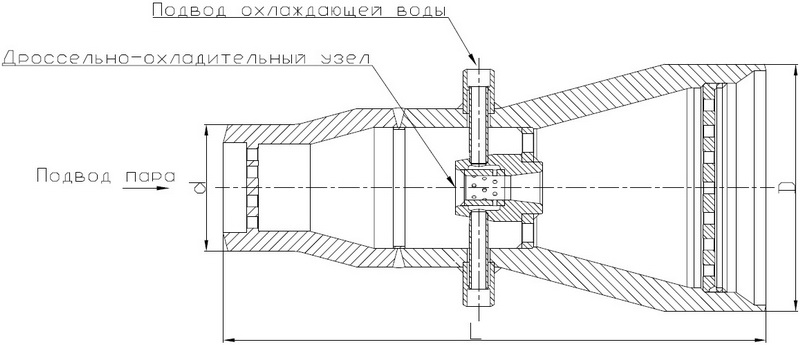

Охладитель пара ОП
Длина L охладителя пара определяется в зависимости от диаметров d и D.
Подвод охлаждающей воды может быть с одной или двумя трубами, определяется расчетом.
