Задвижки стальные клиновые литые с невыдвижным шпинделем

ПОИСК

Задвижки стальные клиновые литые с невыдвижным шпинделем Задвижки стальные клиновые литые с невыдвижным шпинделем

Применяются в качестве запорного устройства на трубопроводах, транспортирующих:
- воду, пар и другие невзрывопожароопасные и нетоксичные среды (В) при температуре до 300°С;
- нефть, нефтехимические продукты, синтетические масла и другие взрывопожароопасные и токсичные жидкие среды (Н) при температуре от минус 25 до плюс 425°С.

Задвижки стальные клиновые литые с невыдвижным шпинделем

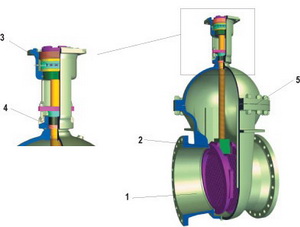

1. Полнопроходность задвижки обеспечивает возможность прохождения через неё очистных и диагностирующих устройств.
2. Коррозионностойкая наплавка на уплотнительных поверхностях колец корпуса и клина повышают надежность и длительность срока службы изделия.
3. Подшипники качения в бугельном узле снижают усилия на приводном устройстве и упрощают процесс эксплуатации задвижек.
4. Кольца сальникового узла из терморасширенного графита снижают фрикционный износ шпинделя и повышают долговечность сальникового уплотнения.
5. Уплотнение корпус-крышка выполнено с применением прокладки из терморасширенного графита, что обеспечивает повышение ресурса ее эксплуатации и снижение усилия при обтяжке соединения.

ГЕРМЕТИЧНОСТЬ
Класс герметичности задвижек по ГОСТ9544-93: – «В» (рабочая среда - нефть), «D» (рабочая среда - вода).
По требованию заказчика задвижки могут быть выполнены по классу герметичности «А» (без видимых протечек).
Уплотнение в затворе осуществляется по схеме «металл-металл».
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается плоской прокладкой, а по шпинделю – сальниковым узлом.

Технические характеристики

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ ПО ГОСТ 15150-69

- «У» (температура окружающей среды – от минус 40 до плюс 40°С);
- «ХЛ» (температура окружающей среды – от минус 60 до плюс 40°С);
- «Т» (температура окружающей среды – от минус 10 до плюс 50°С).

Задвижки стальные клиновые литые с невыдвижным шпинделемПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДУ
Направление рабочей среды – любое.
Установочное положение задвижек на трубопроводе – любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение – вертикальное, приводом вверх. При установке задвижек в наклонном положении (угол наклона от вертикальной оси свыше 150°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек. Присоединение к трубопроводу – фланцевое (по ГОСТ12815-80) или под приварку. По требованию заказчика фланцевые исполнения задвижек могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали). Разделка кромок для присоединения под приварку выполняется под трубу заказчика.

УПРАВЛЕНИЕ
Управление задвижками осуществляется с помощью редуктора или электропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

DN, мм

PN, МПа

Полный средний срок службы, лет, не менее

Полный средний ресурс, цикл, не менее

Перепад давления, ΔР,  МПа

Наработка на отказ, цикл, не менее

Гарантийная наработка, цикл



400

2,5

30

3000

PN

750

300



600



500



6,4

3,5



800

2,5

30

PN





Наименование детали

Материал по ГОСТ

Корпус

20Л, 20ГЛ

Клин

20Л, 20ГЛ

Шпиндель

20X13

Прокладка

Терморасширенный графит

Крышка

20Л, 20ГЛ

Гайка

Ст35, Ст40X

Шпилька

Ст35, Ст40X

Набивка сальника

Терморасширенный графит

Втулка

Сталь 20

Фланец

Ст3сп3, 09Г2С (Ст40X для PN 6,4 МПа)

Гайка

Ст35, Ст40X

Шпилька

Ст35, Ст40X

Втулка резьбовая

БрАЖМц10-3-1,5

Наплавка на кольце в корпусе

Коррозионностойкая наплавка

Наплавка на клине

Коррозионностойкая наплавка



PN, МПа

DN, мм

Обозначение

Таблица фигура (т/ф)

Среда рабочая: наименование, температура, °С

Присоединение к трубопроводу

Приводное устройство, наименование

2,5

400

ПТ12003-400

30с527нж
30с927нж

В, Н  ≤ 300

Фланцевое
Под приварку

Редуктор
Электропривод

500

ПТ12003-500

600

ПТ12003-600

Под приварку

800

ПТ12003-800

Фланцевое
Под приварку

6,4

500

ПТ12004-500

30с375нж
30с975нж

Редуктор
Электропривод
