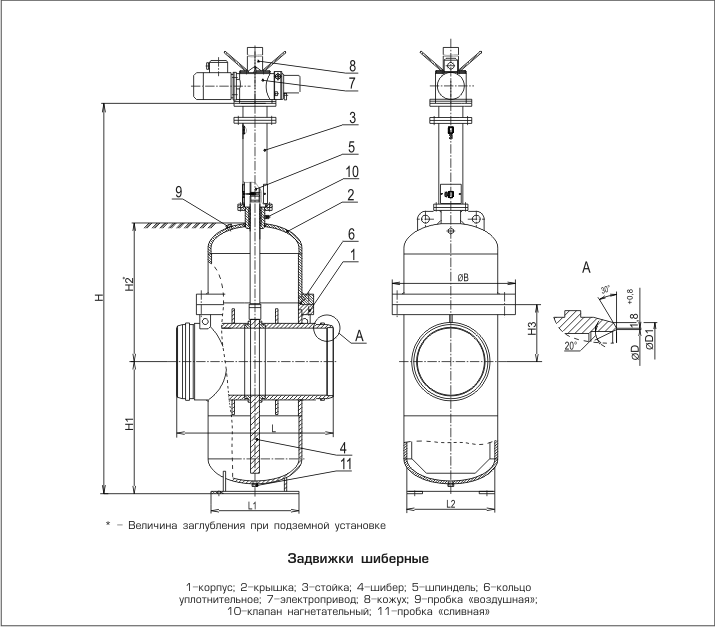

Обозначение | Условный проход (номинальный размер) DN | Размеры в мм | Тип присоединения | Масса без ЭПВ, кг, не более | |||||||||
H | H1 | H2 | H3 | B | L | L1 | L2 | D | D1 | ||||
УК 19001 | |||||||||||||
УК 19001-300 | 300 | 2105 | 680 | 650 | 347,5 | 645 | 838 | 400 | 400 | 305 | 328 | В | 950 |
УК 19001-400 | 400 | 2640 | 850 | 840 | 437,5 | 847 | 991 | 550 | 500 | 402 | 426 | Г | 1700 |
УК 19001-500 | 500 | 3100 | 1000 | 1030 | 467,5 | 930 | 1194 | 600 | 600 | 504 | 535 | Г | 2550 |
УК 19001-700 | 700 | 4018 | 1370 | 1345 | 628 | 1200 | 1600 | 800 | 700 | 698 | 728 | Д | 5200 |
УК 19001-800 | 800 | 4529 | 1524 | 1540 | 688 | 1320 | 1700 | 1000 | 700 | 796 | 828 | Д | 6750 |
УК 19001-1000 | 1000 | 5550 | 1890 | 1960 | 853 | 1570 | 2000 | 1200 | 1100 | 992 | 1038 | Д | 12600 |
УК 19100 | |||||||||||||
УК 19100-300 | 300 | 2105 | 730 | 760 | 397 | 695 | 838 | 400 | 400 | 300 | 328 | В | 1140 |
УК 19100-350 | 350 | 2155 | 780 | 810 | 446 | 745 | 888 | 450 | 450 | 350 | 378 | Г | 1440 |
УК 19100-400 | 400 | 2640 | 900 | 930 | 487 | 870 | 991 | 550 | 500 | 406 | 426 | Г | 2040 |
УК 19100-500 | 500 | 3100 | 1050 | 1130 | 517 | 980 | 1194 | 600 | 600 | 510 | 535 | Г | 3060 |
УК 19100-700 | 700 | 4018 | 1420 | 1455 | 678 | 1250 | 1600 | 800 | 700 | 698 | 728 | Д | 6240 |
УК 19100-800 | 800 | 4529 | 1574 | 1640 | 738 | 1370 | 1700 | 1000 | 700 | 796 | 828 | Д | 8100 |
УК 19100-1000 | 1000 | 5550 | 1945 | 2010 | 903 | 1620 | 2000 | 1200 | 1100 | 992 | 1038 | Д | 15120 |
УК 19100-1050 | 1050 | 5600 | 1995 | 2060 | 953 | 1670 | 2050 | 1250 | 1150 | 1042 | 1088 | Д | 18840 |
УК 19100-1200 | 1200 | 6267 | 2280 | 2220 | 1085 | 1860 | 2250 | 1520 | 1520 | 1188 | 1234 | Д | 22620 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| УК 19001 | УК 19100 |
Условный проход (номинальный размер) DN | 300-1050 | 300-1200 |
Номинальное давление, РN, МПа (кгс/см2) | 8,0 (80) | 10,0 (100) |
Класс герметичности затвора по ГОСТ 9544-93 | В* | |
Климатическое исполнение по ГОСТ 15150-69 | У1 или УХЛ 1 | |
Рабочая среда | нефть и нефтепродукты (Н2S ≤ 20 мг/л) | |
Температура рабочей среды, °С | от минус 15 до +80 | |
Рабочий перепад давления среды на затворе при открытии, МПа (кгс/см2), не более | 5,0 (50) для DN 300-400; | 6,3 (63) для DN 100-250 |
Температура окружающей среды, °С | от минус 45 до +40 для У1; | |
Материал корпусных деталей: | сталь 20, 20Л, 25Л для У1 | |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ | ||
Назначенный срок службы корпусных деталей | 36 лет | |
Назначенный ресурс | 3000 циклов | |
Наработка на отказ за период до капитального ремонта | не менее 500 циклов | |
Назначенный срок службы выемных частей и комплектующих изделий | 18 лет при назначенном ресурсе не менее 1500 циклов | |
Вероятность безотказной работы за период до капитального ремонта | не менее 0,98 | |
Сейсмостойкость | до 8*** баллов включительно по шкале Рихтера | до 10 баллов включительно по шкале MSK-64 |
Управление | электроприводом | |
Присоединение к трубопроводу | под приварку | |
* - Класс А по требованию заказчика ** - 5,0 (50) для DN 500-1000 по требованию заказчика *** - 9 баллов по шкале Рихтера по требованию заказчика |
