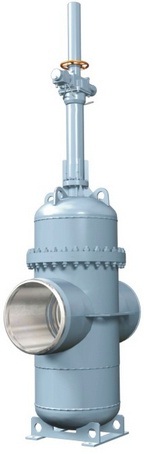

Задвижки шиберные PN 4.0, 6.3 МПа

Обозначение

Условный проход (номинальный размер) DN

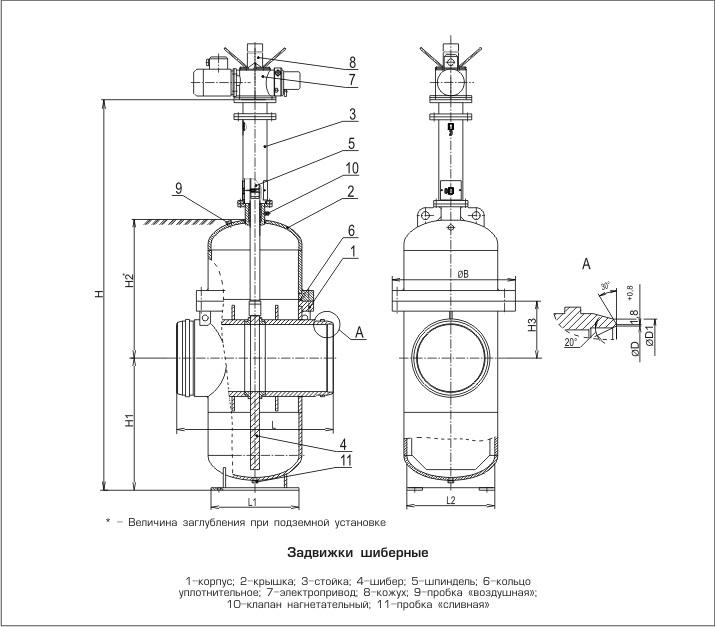

Размеры в мм

Тип присоединения

Масса без ЭПВ, кг, не более

H

H1

H2

H3

B

L

L1

L2

D

D1

УК 19040

УК 19040-300

300

2124

725

725

330

705

800

500

500

300

325

В

690

УК 19040-350

350

2337

785

785

370

760

950

500

500

320

345

Г

1045

УК 19040-400

400

2550

850

850

409

820

1092

550

500

406

426

Г

1400

УК 19040-500

500

3060

1000

1030

466

955

1150

600

600

510

530

Г

2100

УК 19040-700

700

3672

1200

1240

620

1180

1600

1180

800

702

728

Д

3700

УК 19040-800

800

4406

1440

1485

718

1300

1700

1300

900

802

828

Д

6400

УК 19040-1000

1000

5256

1800

1838

838

1560

1981

1300

1300

1000

1029

Д

11480

УК 19040-1050

1059

5910

2100

2050

900

1670

2090

1420

1350

1100

1134

Д

12800

УК 19040-1200

1200

6450

2270

2240

960

1780

2200

1650

1400

1194

1228

Д

14100

УК 19063

УК 19063-300

300

2164

735

745

350

705

800

500

500

300

325

В

970

УК 19063-350

350

2377

795

805

390

760

950

500

500

320

345

Г

1275

УК 19063-400

400

2590

860

870

429

820

1092

550

500

406

426

Г

1580

УК 19063-500

500

3100

1010

1050

486

955

1150

600

600

510

530

Г

2304

УК 19063-700

700

3712

1210

1260

640

1180

1600

1180

800

702

728

Д

4550

УК 19063-800

800

4446

1450

1505

738

1300

1700

1300

900

802

828

Д

6915

УК 19063-1000

1000

5144

1900

1885

843

1560

1981

1300

1300

1000

1028

Д

11440

УК 19063-1050

1050

5950

2110

2070

920

1670

2090

1420

1350

1100

1134

Д

13000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УК 19040

УК 19063

Условный проход (номинальный размер) DN

300-1200

300-1050

Номинальное давление, РN, МПа (кгс/см²)

4,0 (40)

6,3 (63)

Класс герметичности затвора по ГОСТ 9544-93

А

Климатическое исполнение по ГОСТ 15150-69

У1 или УХЛ 1

Рабочая среда

нефть и нефтепродукты (Н₂S ≤ 20 мг/л)

Температура рабочей среды, °С

от минус 15 до +80

Рабочий перепад давления среды на затворе при открытии, МПа (кгс/см²), не более

Не более 4,0 (40)

5,0 (50) для DN 300- 400
4,0 (40) для DN 500- 1050

Температура окружающей среды, °С

от минус 45 до +40 для У1;
от минус 60 до +40 для УХЛ1

Материал корпусных деталей:

сталь 20, 20Л, 25Л для У1
сталь 09Г2С, 10Г2, 20ГЛ, 12ХГФЛ, 20ХГСФЛ для УХЛ1

ПОКАЗАТЕЛИ НАДЕЖНОСТИ

Назначенный срок службы корпусных деталей

36 лет

Назначенный ресурс

3000 циклов

Наработка на отказ за период до капитального ремонта

не менее 500 циклов

Назначенный срок службы выемных частей и комплектующих изделий

18 лет при назначенном ресурсе не менее 1500 циклов

Вероятность безотказной работы за период до капитального ремонта

не менее 0,98

Сейсмостойкость

до 8* баллов включительно по шкале Рихтера

Управление

- ручное (маховиком или редуктором)
- электроприводом

Присоединение к трубопроводу

под приварку

* - 9 баллов по шкале Рихтера или 10 баллов по шкале MSK-64 по требованию заказчика
