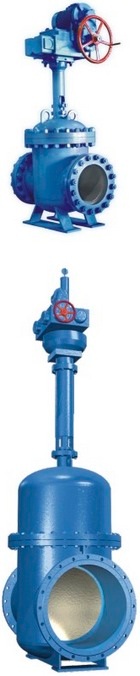

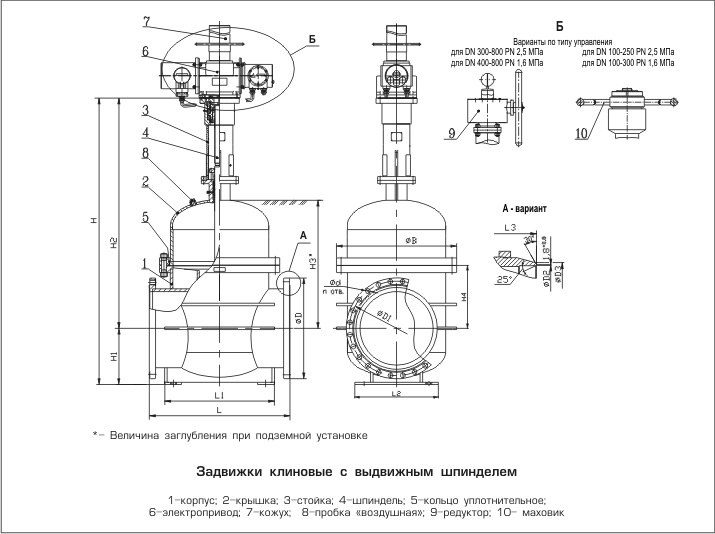

Обозначение | Условный проход (номин. размер), DN, мм | Размеры в мм | n, шт. | Тип присое- динения привода | Масса без ЭПВ, кг, не более | ||||||||||||||
H | H1 | H2 | H3 | Н4 | B | L | L1 | L2 | L3 | D | D1 | D2 | D3 | d | |||||
УК 13002-100 | 100 | 562 | 115 | 447 | - | 175 | 250 | 300 | - | - | - | 230 | 190 | - | - | 22 | 8 | А | 49 |
УК 13002-150 | 150 | 796 | 150 | 646 | - | 230 | 330 | 350 | - | - | - | 300 | 250 | - | - | 26 | 8 | Б | 108 |
УК 13002-200 | 200 | 935 | 180 | 755 | - | 255 | 400 | 480 | - | - | - | 360 | 310 | - | - | 26 | 12 | Б | 168 |
УК 13002-250 | 250 | 1097,5 | 212,5 | 885 | - | 315 | 450 | 550 | - | - | 550 | 425 | 370 | 261 | 275 | 30 | 12 | Б | 210/166 |
УК 13002-300 | 300 | 1588 | 293 | 1295 | 585 | 310 | 580 | 750/800 | 550 | 350 | 800 | 485 | 430 | 305 | 325 | 30 | 16 | В | 610/550 |
УК 13002-350 | 350 | 1786 | 315 | 1471 | 730 | 340 | 630 | 850 | 630 | 450 | - | 550 | 490 | - | - | 33 | 16 | В | 667 |
УК 13002-400 | 400 | 1992 | 358 | 1634 | 786 | 389 | 800 | 950 | 750 | 500 | 950 | 610 | 550 | 406 | 426 | 33 | 16 | Г | 1390/1280 |
УК 13002-500 | 500 | 2344 | 447 | 1897 | 930 | 446 | 920 | 1150 | 900 | 500 | 1150 | 730 | 660 | 510 | 530 | 39 | 20 | Г | 1760/1540 |
УК 13002-600 | 600 | 2730 | 550 | 2180 | 1160 | 623 | 960 | 1160 | 840 | 843 | 1160 | 840 | 770 | 618 | 630 | 39 | 20 | Г | 2500/2380 |
УК 13002-700 | 700 | 3152 | 568 | 2584 | 1230 | 600 | 1150 | 1346/1549 | 1050 | 800 | 1549 | 960 | 875 | 706 | 720 | 45 | 24 | Д | 3045/2745 |
УК 13002-800 | 800 | 3592 | 630 | 2962 | 1550 | 698 | 1250 | 1500/1620 | 1150 | 900 | 1620 | 1075 | 990 | 795 | 828 | 45 | 24 | Д | 4303/4117 |
УК 13002-1000 | 1000 | 4080 | 740 | 3340 | 1800 | 803 | 1525 | 1981 | 1525 | 1100 | 1981 | 1315 | 1210 | 996 | 1028 | 55 | 28 | Д | 6400/6160 |
УК 13002-1200 | 1200 | 4824 | 868 | 3956 | 2150 | 940 | 1735 | 2200 | 1650 | 1270 | 2200 | 1525 | 1420 | 1188 | 1228 | 55 | 32 | Д | 10700/9700 |
УК 13003-100 | 100 | 554,5 | 107,5 | 447 | - | 175 | 250 | 300 | - | - | - | 215 | 180 | - | - | 18 | 8 | А | 47 |
УК 13003-150 | 150 | 786 | 140 | 646 | - | 230 | 330 | 350 | - | - | - | 280 | 240 | - | - | 22 | 8 | Б | 103 |
УК 13003-200 | 200 | 922,5 | 167,5 | 755 | - | 255 | 400 | 460 | - | - | - | 335 | 295 | - | - | 22 | 12 | Б | 153 |
УК 13003-250 | 250 | 1087,5 | 202,5 | 885 | - | 315 | 450 | 530 | - | - | 530 | 405 | 355 | 261 | 275 | 26 | 12 | Б | 200/164 |
УК 13003-300 | 300 | 1595 | 300 | 1295 | 585 | 310 | 580 | 750/800 | 550 | 350 | 800 | 460 | 410 | 305 | 325 | 26 | 16 | В | 598/550 |
УК 13003-350 | 350 | 1786 | 315 | 1471 | 730 | 340 | 630 | 850 | 630 | 450 | - | 520 | 470 | - | - | 26 | 16 | В | 643 |
УК 13003-400 | 400 | 2050 | 358 | 1692 | 786 | 401 | 800 | 950 | 750 | 500 | 950 | 580 | 525 | 406 | 426 | 30 | 16 | Г | 1000/938 |
УК 13003-500 | 500 | 2380 | 447 | 1933 | 930 | 458 | 910 | 1150 | 900 | 500 | 1150 | 710 | 650 | 510 | 530 | 33 | 20 | Г | 1360/1300 |
УК 13003-600 | 600 | 2730 | 550 | 2180 | 1160 | 623 | 960 | 1160 | 840 | 843 | 1160 | 840 | 770 | 616 | 630 | 39 | 20 | Г | 2400/2380 |
УК 13003-700 | 700 | 2998 | 560 | 2438 | 1320 | 580 | 1120 | 1300 | 1050 | 800 | 1300 | 910 | 840 | 704 | 728 | 39 | 24 | Г | 2618/2487 |
УК 13003-800 | 800 | 3410 | 620 | 2790 | 1390 | 630 | 1240 | 1500/1620 | 1150 | 900 | 1620 | 1020 | 950 | 795 | 828 | 39 | 24 | Г | 3451/3354 |
УК 13003-1000 | 1000 | 4080 | 750 | 3330 | 1795 | 820 | 1485 | 1855 | 1550 | 1110 | 1855 | 1255 | 1170 | 996 | 1020 | 45 | 28 | Д | 5700/5300 |
УК 13003-1200 | 1200 | 4840 | 940 | 3900 | 2155 | 944 | 1685 | 2105/2095 | 1650 | 1100 | 2095 | 1485 | 1390 | 1192 | 1228 | 52 | 32 | Д | 8460/8000 |
Примечание – В числителе значения для фланцевого исполнения, в знаменателе – для исполнения под приварку. |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | ||
| УК 13002 | УК 13003 |
Условный проход (номинальный размер) DN | 100-1200 | |
Номинальное давление PN, МПа (кгс/см2) | 2,5 (25) | 1,6 (16) |
Класс герметичности затвора по ГОСТ 9544-93 | А | |
Климатическое исполнение по ГОСТ 15150-69 | У1 и УХЛ1 | |
Рабочая среда | нефть, нефтепродукты (Н2S ≤ 20 мг/л), природный и попутный газ (Н2S ≤ 20 мг/нм3), жидкие и парообразные неагрессивные среды | |
Температура рабочей среды | до +350°С | до +425°С |
Рабочий перепад давления на затворе при открытии, МПа (кгс/см2, не более) | 2,5 (25) для нефти и нефтепродуктов | 1,6 (16) для нефти и нефтепродуктов |
Температура окружающей среды, °С | от минус 45 до + 40 для У1; | |
Материал корпусных деталей | сталь 20, 20Л, 25Л для У1; | |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ ЗАДВИЖЕК ДЛЯ ЖИДКИХ И ПАРООБРАЗНЫХ НЕАГРЕССИВНЫХ СРЕД | ||
Средний срок службы до списания | не менее 15 лет | |
Средний ресурс до списания | не менее 1500 циклов | |
Средняя наработка на отказ | не менее 400 циклов | |
ПОКАЗАТЕЛИ НАДЕЖНОСТИ ЗАДВИЖЕК ДЛЯ РАБОЧИХ СРЕД НЕФТЬ И НЕФТЕПРОДУКТЫ, ПРИРОДНЫЙ И ПОПУТНЫЙ ГАЗ | ||
Назначенный срок службы корпусных деталей | 30 лет | |
Назначенный ресурс | 3000 циклов | |
Назначенный срок службы выемных частей и комплектующих изделий | 15 лет при назначенном ресурсе 1500 циклов | |
наработка на отказ за период до капитального ремонта | не менее 500 циклов | |
Вероятность безотказной работы за период до капитального ремонта | не менее 0,98 | |
Сейсмостойкость | до 8* баллов включительно по шкале Рихтера | |
Управление | ручное- маховиком или редуктором; электроприводом | |
Присоединение к трубопроводу | фланцевое, фланцевое с ответными фланцами, под приварку или омбинированное | |
* - 9 баллов по шкале Рихтера по требованию заказчика |
