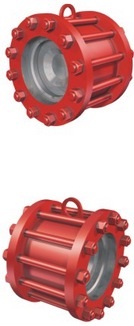

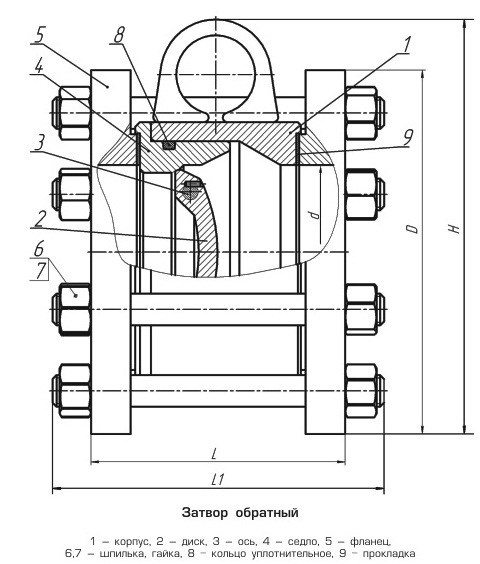

DN 100, 150, 200, 250| Обозначение затвора | Номинал. диаметр DN, мм | Номинал. давление РN, МПа | Допускаемый пропуск среды, см3/мин | Размеры, мм | Масса, кг | ||||
| D | d | L | L1 | H | |||||
| УК 44025-100; -01 | 100 | 2,5 | 6 | 230 | 110 | 161 | 210 | 262 | 27 |
| УК 44025-150; -01 | 150 | 10 | 300 | 154 | 200 | 260 | 325 | 51 | |
| УК 44025-200; -01 | 200 | 15 | 360 | 222 | 240 | 300 | 387 | 81 | |
| УК 44025-250; -01 | 250 | 15 | 425 | 254 | 293 | 360 | 447 | 130 | |
| ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | ||||
| Номинальный диаметр DN | 100 | 150 | 200 | 250 |
| Номинальное давление РN, МПа (кгс/см2) | 2,5 (25) | |||
| Допускаемые протечки в затворе, см3/мин, не более | 6 | 10 | 15 | 15 |
| Рабочая среда | нефть, жидкие нефтепродукты температурой от минус 20 до плюс 80° С, вода температурой от 0° до плюс 200°С | |||
| Климатическое исполнение по ГОСТ 15150-69 | У1, УХЛ1 | |||
| Температура окружающей среды, °С | от минус 45 до плюс 40 для У1, от минус 60 до плюс 40 для ХЛ1 | |||
| Рабочий перепад давления на затворе DP, МПа (кгс/см2) | 2,5 (25) | |||
| Тип присоединения к трубопроводу | стяжной | |||
| МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ | ||||
| Корпус | Сталь 20 – для исп. У1 | |||
| Диск | Сталь 14Х17Н2 | |||
| Седло | Сталь 14Х17Н2 | |||
| Ось | Сталь 14Х17Н2 | |||
| Крепёжные изделия | Сталь 40Х (Покрытие Ц9Хр) | |||
