Затворы дисквые PN 1.0 МПа

Обозначение

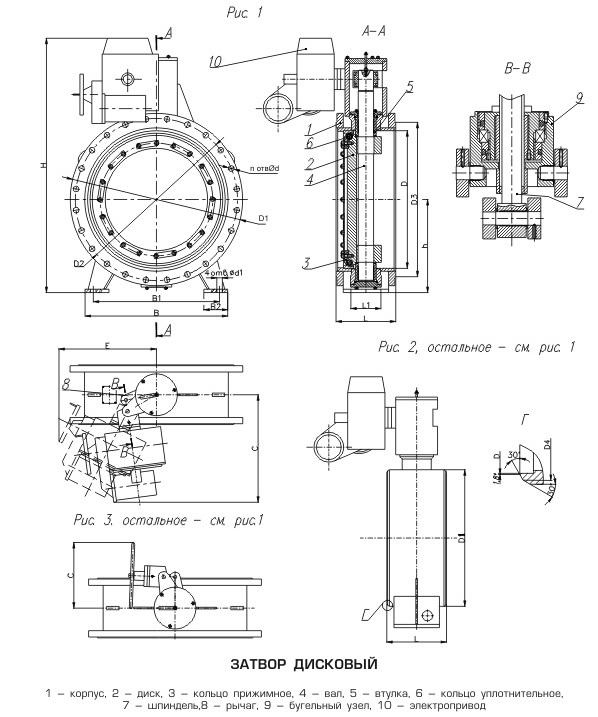

Рис.

Размеры, мм

Масса, кг

DN

H

h

L

B

D

D1

D2

D3

D4

C

E

B1

B2

L1

d

n

УК 99010-800

3

800

1580

557

350

824

800

1010

950

905

-

497

591

740

140

176

32

24

720

-02

1

1635

1010

950

905

-

630

570

32

24

790

-04

2, 3

1580

830

-

-

820

497

591

-

-

555

-06

2

1635

830

-

-

820

630

570

-

-

590

УК 99010-1000

1

1000

1836

680

400

954

1000

1220

1160

1110

-

745

646

850

200

200

36

28

1605

-02

2

1884

1032

-

-

1020

-

-

1400

-04

3

1220

1160

1110

-

693

610

36

28

1605

-06

2,3

1032

-

-

1020

-

-

1400

УК 99010-600

3

600

1144

432

300

488

600

780

725

685

-

325

394

400

110

160

30

20

390

-02

1

1327

582

-

435

УК 99010-400

3

400

655

312

240

366

400

515

565

482

-

273

-

306

88

130

26

16

180

-02

1

933

-

668

199

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Условный диаметр DN

400

600

800

1000

Условное давление PN, МПа (кгс/см²)

1,0 (10)

Рабочая среда (температурой, °С)

вода (до 100°С)

Климатическое исполнение

У2, Т2 по ГОСТ 15150-69

Температура окружающей среды,°С

от минус 40 до +45 для У2
от минус 10 до +45 для Т2

Класс герметичности затвора

«D» по ГОСТ 9544-93

Рабочий перепад давления на затворе, МПа (кгс/см²), не более

1,0 (10)

Управление

маховик

редуктор

Электропривод по ТУ 26-07-015-74 ТЭ099.058-05М

Электропривод по ТУ 26-07-015-74 Б 099.098-06М

Тип присоединения к трубопроводу

фланцевое по ГОСТ12820-80

под приварку

фланцевое по ГОСТ12820-80

Полный средний срок службы

15 лет

Полный средний ресурс

2000 циклов для Ду800, 1000
3000 циклов для Ду400, 600

Наработка на отказ

800 циклов для Ду800, 1000
1000 циклов для Ду400, 600

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус

Сталь 20

Диск

Сталь 20

Шпиндель

40Х

Вал

40Х

Кольцо уплотнительное

Шнур 1-2с – для исп.У2
шнур 2-5с – для исп. Т2
