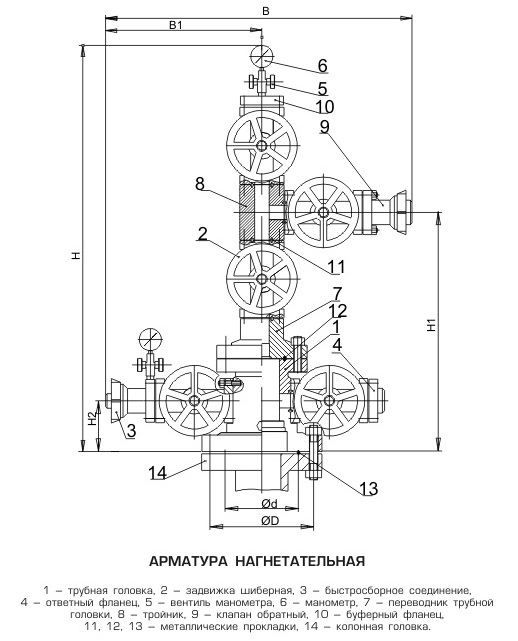

Обозначение | Масса, кг | Размеры, мм | ||||||
Н | Н1 | Н2 | В | В1 | D | d | ||
УК АНК 1-65х14; -01 | 1000 | 1870 | 920 | 230 | 1477 | 666 | 470 | 323,8 |
УК АНК 1-65х14-02; -03 | 323,8 | |||||||
УК АНК 1-65х14-04; -05 | 320 | |||||||
УК АНК 1-65х21; -01 | 1000 | 1870 | 920 | 230 | 1477 | 666 | 470 | 320 |
УК АНК 1-65х21-02; -03 | 480 | 325 | ||||||
УК АНК 1-65х21-04; -05 | 480 | 325 | ||||||
УК АНК 1-65х35; -01 | 1320 | 2177 | 1272 | 266 | 1631 | 748 | 483 | 323,8 |
УК АНК 1-65х35-02; -03 | 1190 | 2023 | 1200 | 1477 | 666 | 323,8 |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | ||||||
Рабочее давление PN, МПа (кгс/см2) | 14 (140) | 21 (210) | 35 (350) | |||
Пробное давление Рпр, МПа (кгс/см2) | 28 (280) | 42 (420) | 70 (700) | |||
Условный проход ствола, мм | 65 | |||||
Условный проход боковых отводов, мм | 65 | |||||
Рабочая среда, температурой, °С | вода сточная нефтепромысловая, вода техническая пресная, вода морская с содержанием механических примесей до 0,5% по объему и размером твердых частиц не более 0,1 мм, температурой от минус 5 до 120°С. Допускается нагнетание 20% раствора соляной кислоты с добавлением от 2 до 5% уксусной кислоты в течение 1 часа с последующей промывкой | |||||
Климатическое исполнение | У1, ХЛ1 по ГОСТ15150-69 | |||||
Температура окружающей среды,°С | от минус 45 до +40 для У1 от минус 60 до +40 для ХЛ1 | |||||
Схема арматуры по ГОСТ 13846-89 | 1 | |||||
Тип запорного устройства | задвижка шиберная типа ЗМС | |||||
Тип соединения в арматуре | фланцевый | |||||
Количество подвешиваемых колонн | 1 | |||||
Полный средний срок службы | 15 лет | |||||
Средний срок службы до капитального ремонта | 8 лет | |||||
Наработка на отказ | 1500 циклов | |||||
Масса, кг | 1000 | |||||
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ | ||||||
Тип арматуры | АНК 1-14 | АНК 1-21 | АНК 1-35 | |||
Трубная головка | Сталь 30ХМЛ | Сталь 40ХН | Сталь 30ХМЛ | |||
Переводник трубной головки | Сталь 30ХМЛ | Сталь 40ХН | Сталь 30ХМЛ | |||
Заглушка | Сталь 40Х | Сталь 40Х | Сталь 40Х | |||
Тройник | Сталь 40Х | Сталь 40Х | Сталь 40Х | |||
Фланец ответный | Сталь 40Х | Сталь 20Х | Сталь 40Х |
