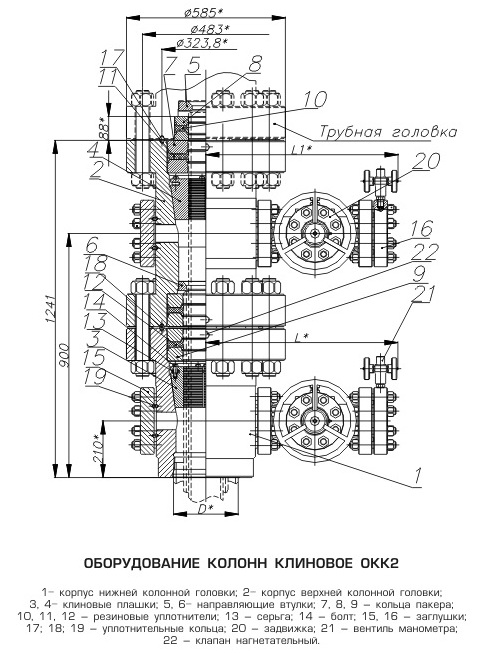

Обозначение | d, мм | D, мм | L, мм | Присоединение задвижек | Масса, кг |
УКОКК2-280х35, -01 | 114 127 146 | 219 | 710 | по ГОСТ 28919 | 1850 |
-02, -03 | 245 | 1840 | |||
-04, -05 | 273 | 1835 | |||
-06, -07 | 219 | 638 | по рабочим чертежам | 1810 | |
-08, -09 | 245 | 1800 | |||
-10, -11 | 273 | 1790 |
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА | |
Рабочее давление PN, МПа (кгс/см2) | 21 (210), 35 (350) |
Пробное давление Рпр, МПа (кгс/см2) | 42 (420) |
Диаметр обсадных труб d, мм | 178х14, 178х127 |
Диаметр кондуктора D, мм | 219, 245, 273 |
Рабочая среда (температурой, °С) | неагрессивная продукция нефтяных скважин (до 120°С) |
Климатическое исполнение | У1, УХЛ1 по ГОСТ15150-69 |
Температура окружающей среды,°С | от минус 45 до +40 для У1 |
Тип колонной подвески | наружной – муфтовая, |
Присоединения боковых отводов | резьба 60 фланцевое ГОСТ 633-80 |
Запорное устройство манифольда | кран шаровой DN 40, |
Полный средний срок службы | 12 лет |
Полный средний ресурс | 2000 циклов |
Наработка на отказ | 400 циклов |
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ | |
Корпус | Сталь 40Х, 30ХМЛ (40ХН, 30ХМЛ) |
Клиновая плашка | Сталь 20Х |
Кольцо пакера | Сталь 20 (09Г2С) |
Патрубок | Сталь 40Х (38ХА) |
Манжета | Резина гр.6 ГОСТ 14896-84 |
Материалы в скобках — для исполнения УХЛ1. |
