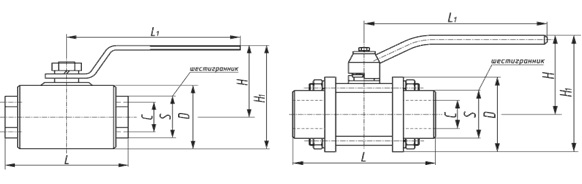

Обозначение | Рис. | PN, МПа | DN | Размеры, мм | Масса, кг | ||||||
C | S | D | H | H1 | L | L1 | |||||
АРС 1.010.XX.X.3 | 6 | 1,6 2,5 4,0 | 10 | G 3/8" | 41 | 55 | 90 | 117,0 | 68 | 174 | 1,30 |
АРС 1.015.XX.X.3 | 15 | G 1/2" | 1,25 | ||||||||
АРС 1.020.XX.X.3 | 20 | G 3/4" | 59 | 93 | 122,0 | 71 | 1,46 | ||||
АРС 1.025.XX.X.3 | 25 | G 1" | 46 | 70 | 100 | 135,0 | 88 | 2,21 | |||
АРС 1.032.XX.X.3 | 32 | G 1 1/4" | 55 | 80 | 116 | 153,0 | 100 | 200 | 2,73 | ||
7 | 100 | 166,0 | 142 | 4,70 | |||||||
АРС 1.040.XX.X.3 | 40 | G 1 1/2" | 60 | 105 | 127 | 179,0 | 155 | 210 | 6,34 | ||
АРС 1.050.XX.X.3 | 1,6 2,5 | 50 | G 2" | 75 | 148 | 139 | 213,0 | 181 | 250 | 9,80 | |
4,0 | 110 | 130 | 185,0 | 190 | |||||||
АРС 1.065.XX.X.3 | 1,6 2,5 | 65 | G 2 1/2" | 90 | 178 | 152 | 241,0 | 208 | 16,40 | ||
4,0 | 135 | 135 | 202,5 | 225 | 16,50 | ||||||
АРС 1.080.ХХ.X.3 | 1,6 | 80 | G 3" | 100 | 197 | 159 | 257,5 | 220 | 500 | 23,8 |
