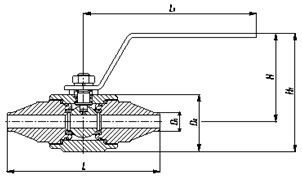

Обозначение | Рис. | PN, МПа | DN | Размеры, мм | Масса, кг | |||||
D1 | D2 | H | H1 | L | L1 | |||||
АРС 6.015.XX.X.2 | 27 | 6,3 10,0 16,0 | 15 | 19 | 60 | 90 | 120 | 140 | 175 | 2,3 |
АРС 6.020.XX.X.2 | 20 | 26 | 92 | 125 | 140 | 7,4 | ||||
АРС 6.025.XX.X.2 | 25 | 34 | 80 | 100 | 140 | 170 | 9,0 | |||
АРС 6.032.XX.X.2 | 32 | 39 | 90 | 110 | 155 | 200 | 33,0 | |||
АРС 6.040.63.X.2 | 28 | 6,3 | 40 | 46 | 180 | 300 | 400 | 270 | 210 | 39,0 |
АРС 6.050.63.X.2 | 50 | 58 | 200 | 315 | 430 | 270 | 43,0 | |||
АРС 6.040.XX.X.2 | 10,0 16,0 | 40 | 46 | 180 | 300 | 400 | 270 | 39,0 | ||
АРС 6.050.XX.X.2 | 50 | 58 | 200 | 315 | 430 | 270 | 43,0 | |||
АРС 6.065.63.X.2 | 6,3 | 65 | 77 | 220 | 380 | 510 | 435 | 76,0 | ||
АРС 6.080.63.X.2 | 80 | 90 | 230 | 410 | 540 | 460 | 81,0 | |||
АРС 6.100.63.X.2 | 100 | 110 | 265 | 530 | 700 | 480 | 320 | 118,0 | ||
АРС 6.150.63.X.2 | 150 | 161 | 350 | 600 | 810 | 642 | 200,0 | |||
АРС 6.065.100.X.2 | 10,0 | 65 | 77 | 220 | 380 | 510 | 450 | 210 | 76,0 | |
АРС 6.080.100.X.2 | 80 | 90 | 230 | 410 | 540 | 490 | 81,0 | |||
АРС 6.100.100.X.2 | 100 | 110 | 265 | 530 | 700 | 523 | 320 | 118,0 | ||
АРС 6.150.100.X.2 | 150 | 161 | 350 | 600 | 810 | 680 | 200,0 | |||
АРС 6.065.160.X.2 | 16,0 | 65 | 77 | 220 | 380 | 510 | 460 | 210 | 76,0 | |
АРС 6.080.160.X.2 | 80 | 90 | 230 | 410 | 540 | 495 | 81,0 | |||
АРС 6.100.160.X.2 | 100 | 110 | 265 | 530 | 700 | 527 | 320 | 118,0 | ||
АРС 6.150.160.X.2 | 150 | 161 | 350 | 810 | 765 | 690 | 200,0 |
