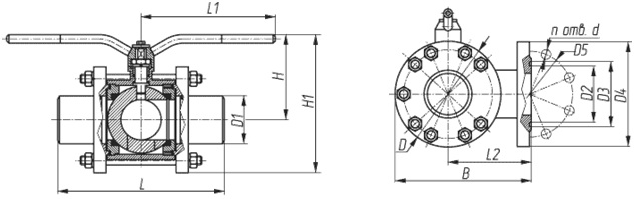

Обозначение | PN, МПа | DN | Размеры, мм | |||||||||||||
B | D | D1 | D2 | D3 | D4 | D5 | d | n | H | H1 | L | L1 | L2 | |||
АРС 15.020.XX.X.2 | 20 | 130 | 105 | 28 | 35 | 51 | 105 | 75 | 14 | 4 | 93 | 134 | 150 | 170 | 75 | |
АРС 15.032.XX.X.2 | 1,6 2,5 4,0 | 32 | 140 | 130 | 40 | 50 | 66 | 135 | 100 | 18 | 120 | 180 | 180 | 200 | 90 | |
АРС 15.040/032.XX.X.2 | 40/32 | 150 | 145 | 46 | - | 110 | 200 | 100 | ||||||||
АРС 15.040.XX.X.2 | 40 | 180 | 50 | 125 | 210 | 105 | ||||||||||
АРС 15.050.XX.X.2 | 50 | 225 | 160 | 58 | 72 | 88 | 160 | 125 | 140 | 220 | 190 | 250 | 145 | |||
АРС 15.065.XX.X.2 | 65 | 240 | 180 | 76 | 94 | 110 | 180 | 145 | 8 | 170 | 270 | 290 | ||||
АРС 15.080.XX.X.2 | 80 | 260 | 200 | 89 | 105 | 121 | 195 | 160 | 160 | 260 | 310 | 155 |
Обозначение | Масса, кг | |||
изделие | м.к. | |||
mф | mп | mф | mп | |
АРС 15.020.XX.X.Х | 5,2 | 3,2 | 4,5 | 1,5 |
АРС 15.032.XX.X.X | 8,5 | 5,0 | 6,6 | 3,0 |
АРС 15.040/032.XX.X.X | 9,4 | 7,9 | 3,5 | |
АРС 15.040.XX.X.X | 14,9 | 10,5 | ||
АРС 15.050.XX.X.X | 16,4 | 11,0 | 9,5 | 4,1 |
АРС 15.065.XX.X.X | 37,4 | 31,0 | 12,3 | 5,9 |
АРС 15.080.XX.X.X | 43,6 | 35,5 | 14,9 | 6,8 |
