Герметичность по ГОСТ 9544 | класс «А» |
Рабочая среда | среды, по отношению к которым |
Направление подачи рабочей среды | по стрелке |
Температура рабочей среды | от минус 30°С до +160°С |
Климатическое исполнение ГОСТ 15150 | У (от минус 30°С до +50°С) |
Типы привода | рукоятка (редуктор), пневмопривод, электропривод |
Рабочее положение (при ручном управлении) | любое |
Присоединение к трубопроводу | межфланцевое |
Основные детали | Исполнение по марке материала | ||
1 | 2 | 3 | |
Корпус | Сталь 20 | 12Х18Н10Т | 10Х17Н13М3Т |
Диск | 12Х18Н10Т | 10Х17Н13М3Т |

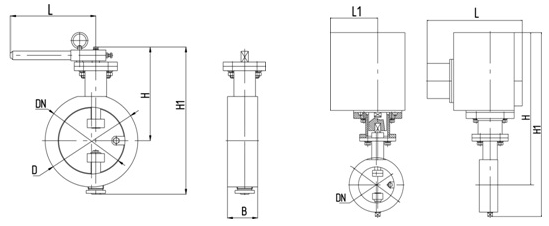

Обозначение | Рис. | PN, МПа | Размеры, мм | Масса, кг | |||||||
DN | B | D | H | H1 | L | L1 | изделие | м.к. | |||
АРС9.050.16.Х | 9 | 1,6 | 50 | 51 | 105 | 225 | 160 | 200 | - | 5,6 | 6,1 |
АРС9.080.16.Х | 80 | 53 | 135 | 235 | 165 | 6,2 | 9,5 | ||||
АРС9.100.16.Х | 100 | 160 | 270 | 185 | 9,2 | 11,6 | |||||
АРС9.150.16.Х | 150 | 70 | 215 | 390 | 220 | 20,0 | 19,5 | ||||
АРС9.200.16.Х | 10 | 200 | 70 | 270 | 350 | 560 | 170 | 115 | 28,0 | 21,2 | |
АРС9.250.16.Х | 250 | 328 | 360 | 580 | 32,0 | 35,4 | |||||
АРС9.300.16.Х | 300 | 380 | 390 | 675 | 70,0 | 42,2 |
