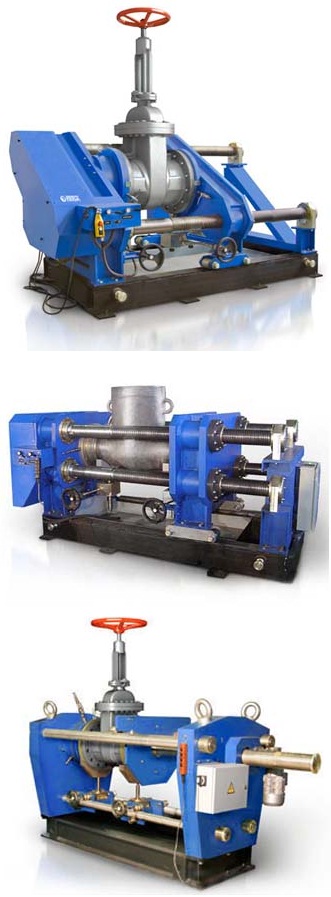

ПКТБА-СИ-6 Стенды для гидравлических и пневматических испытаний трубопроводной арматуры DN 50...600 мм в горизонтальном положении

ПКТБА-СИ-6 Стенды для гидравлических и пневматических испытаний трубопроводной арматуры DN 50...600 мм в горизонтальном положении

НАЗНАЧЕНИЕ:

Испытания на прочность и плотность материала корпусных деталей;
Испытания на герметичность затвора;
Испытания на герметичность относительно внешней среды (в т.ч. сальникового уплотнения).

ПКТБА-СИ-6-3М

	Максимальное испытательное давление, МПа*
DN, мм	9,6	12,0	16,0	25,0	37,5	45,0
50…250		х	х	х	х	х
300	х	х	х	х	х
350	х	х	х	х
400	х	х	х
500	х	х
600	х

ПКТБА-СИ-6-4

	Максимальное испытательное давление, МПа*
DN, мм	16,0	58,0	100,0
100…250	х	х	х
300	х	х
400	х

ПКТБА-СИ-6-2М

	Максимальное испытательное давление, МПа*
DN, мм	10,0	15,0	18,0	25,0	40,0	45,0
50…150	х	х	х	х	х	х
200	х	х	х	х	х
250	х	х	х	х
300	х	х	х
350	х	х
400	х

ПКТБА-СИ-6 Стенды для гидравлических и пневматических испытаний трубопроводной арматуры DN 50...600 мм в горизонтальном положении

ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:

Задвижки;
Шаровые краны;
Запорные клапаны (вентили);
Обратные клапаны;
Дисковые затворы;
Пробковые краны.

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

Фланцевый;
Под приварку;
Цапковый;
Муфтовый

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции), что
увеличивает срок службы стенда.
-Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой
арматуры, что значительно сокращает время на проведение испытаний.
-В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что
повышает безопасность, производительность, достоверность полученных данных и избавляет от
необходимости в дополнительном стравливании воздуха.**
-Стенд оснащен поддоном для сбора воды.
-Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет
существенно сократить время на подготовку к испытаниям.
-Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с
электроприводом.
-Благодаря применению запатентованной конструкции самоуплотняющихся заглушек при проведении
испытаний отсутствует осевое сжатие, что обеспечивает достоверность испытаний, предохраняет
арматуру от деформации и увеличивает срок службы арматуры.
-Все элементы, контактирующие с водой, являются коррозионностойкими.
-Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры. Это освобождает
оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и
сокращает до 30 минут процесс их замены.
-Для облегчения работы на стенде процесс установки и испытания полностью механизирован (не
требует больших трудозатрат при работе с большой арматурой).
-Для уменьшения времени заполнения арматуры испытательной средой используются линии
увеличенного диаметра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр	ПКТБА-СИ-6-3М	ПКТБА-СИ-6-4	ПКТБА-СИ-6-2М
Максимальное усилие зажима, т	300	800	170
Мин./макс. расстояние между подвижной и неподвижной траверсами, мм	285/1600	600/1568	208/1185
Расстояние между штангами, мм	1360	810	730
Габаритные размеры, (ДхШхВ), мм	3215х1970х1686	3315х1640х1470	3230х1050х1380
Масса, кг (стенда/комплекта сменных частей)	5520/160	7000/1100	3528/32
