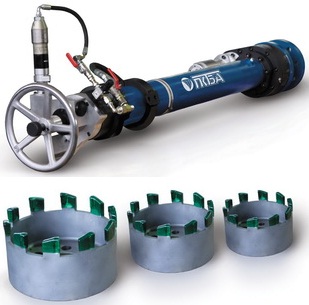

ПКТБА-УВ-3 Устройство для вырезки отверстий в трубопроводе, находящемся под давлением транспортируемой среды

ПОИСК

ПКТБА-УВ-3 Устройство для вырезки отверстий в трубопроводе, находящемся под давлением транспортируемой среды ПКТБА-УВ-3 Устройство для вырезки отверстий в трубопроводе, находящемся под давлением транспортируемой среды


ПКТБА-УВ-3 Устройство для вырезки отверстий в трубопроводе, находящемся под давлением транспортируемой средыНАЗНАЧЕНИЕ:

Устройство предназначено для вырезки отверстий в действующем трубопроводе, находящемся под давлением транспортируемой среды. Вырезка отверстий производится через предварително приваренный патрубок с фланцем и установленную полнопроходную задвижку.

ДИАМЕТР ВЫРЕЗАЕМЫХ ОТВЕРСТИЙ:

12.1500 мм

ОСОБЕННОСТИ:

Применяется в полевых условиях и на промышленных объектах транспортировки нефти, нефтепродуктов, воды и др.
Незаменимо при аварийных работах для отвода среды по байпасному каналу. Использование устройств врезки УВ не требует отключения трубопровода и остановки технологического оборудования, что ведёт к экономии времени и денег.
Устройство сертифицировано в системе сертификации ГОСТ Р и разрешено к применению на опасных производственных объектах Федеральной службы РФ по экологическому, техническому и атомному надзору.

ДОСТОИНСТВА:

-Применение устройства повышает общую производительность труда на предприятиях, занимающихся ремонтом и текущим ослуживанием трубопроводов.
-Конструкция устройства гарантирует герметичность врезки, безопасность для обслуживающего персонала и исключает возможность загрязнения окружающей среды.
-Врезка отвода осуществляется в любом направлении, перпендикулярном оси трубопровода (и под углом от 0о до 90о *).
-Время вырезки отверстия в трубопроводе зависит от диаметра и толщины стенки, и занимает от 10 до 25 минут.
-Комплектуется сменными переходными фланцами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

ПКТБА-УВ-3-1

ПКТБА-УВ-3-2

ПКТБА-УВ-3-3

ПКТБА-УВ-3-4

ПКТБА-УВ-3-5

ПКТБА-УВ-3-6

ПКТБА-УВ-3-7

ПКТБА-УВ-3-8

Диаметр вырезаемого отверстия, мм

12...152

50...305

51...254

76...305

76...405

150...610

305...915

610...1500

Максимальное давление, МПа

10

3,4

10

10

10

10

10

10

Длина хода выдвижного шпиндиля, мм

457

635

813

1000

1675

2000

3000

4000

Число оборотов инструмента в минуту (мин/макс)

0/200

5/40

5/40

5/40

5/40

5/40

5/40

5/40

Пневматический привод

+

+

+

+

+

+**

-

-

Гидравлический привод

+

+

+

+

+

+

+

+

Электропривод

-

-

-

-

-

-

-

-

Потребление воздуха, м3/м

-

2,69

2,69

2,69

2,69

2,69

-

-

Скорость подачи, мм/об:



-ручное управление

1,5

3

10

10

10

10

10

10

-автоматическая подача

-

0,5

0,2

0,2

0,2

0,2

0,2

0,2

Масса:



-в сборке (без комплекта сменных частей), кг

22

30

180

295

302

650

1750

2150

Габаритные размеры, мм:



-длина

1800

1050

1800

2440

2730

3600

5070

5070

-ширина

120

250

400

300

400

810

1070

1070

-высота

120

250

500

400

500

750

1230

1230
