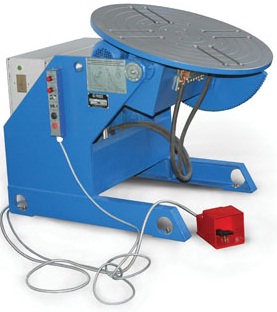

НАЗНАЧЕНИЕ:| Модель | ВСУ-3 | ВСУ–4 | ВСУ–5 | ВСУ-5-1 | ВСУ–6 |
| Наибольший крутящий момент на оси вращения, Н м | 400 | 1000 | 4000 | 6300 | 12500 |
| Наибольший крутящий момент относительно опорной плоскости планшайбы, Н м | 500 | 1600 | 4000 | 16000 | 20000 |
| Наибольшая грузоподъемность, кг | 400 | 1000 | 2000 | 3150 | 6300 |
| Диаметр планшайбы, мм | 800 | 1000 | 1400 | 1400 | 1500 |
| Наибольший угол поворота планшайбы, град | 360 | 360 | 360 | 360 | 360 |
| Наибольший угол наклона планшайбы, град | 135 | 135 | 135 | 135 | 135 |
| Частота вращения планшайбы, об/мин | 0,0315-3,15 | 0,025-2,5 | 0,02-2 | 0,018-1,8 | 0,025-1,25 |
| Регулирование частоты вращения планшайбы | плавное | плавное | плавное | плавное | плавное |
| Высота от уровня пола до оси вращения шпинделя при ее горизонтальном положении, мм | 700 | 750 | 950 | 950 | 1250 |
| Мощность электродвигателя привода вращения, кВт: | 0,55 | 0,75 | 1,5 | 2,2 | 3 |
| Мощность электродвигателя привода наклона, кВт: | 0,55 | 0,55 | 1,1 | 1,5 | 3 |
| Напряжение питающей сети, при частоте 50 Гц, В | 3 фазы 380 | 3 фазы 380 | 3 фазы 380 | 3 фазы 380 | 3 фазы 380 |
| Длина, мм | 1060 | 1210 | 1700 | 1690 | 1850 |
| Ширина , мм | 830 | 1080 | 1400 | 1500 | 1850 |
| Высота, мм | 800 | 850 | 1100 | 1100 | 1420 |
| Масса, кг | 420 | 535 | 1000 | 1400 | 2100 |
