  3. Футерованные клапаны (УИФ ЛГ, МИУФ ЛГ, МИУФ-М ЛГ)

Футерованные клапаны (УИФ ЛГ, МИУФ ЛГ, МИУФ-М ЛГ)

ПОИСК

Футерованные клапаны (УИФ ЛГ, МИУФ ЛГ, МИУФ-М ЛГ) Футерованные клапаны (УИФ ЛГ, МИУФ ЛГ, МИУФ-М ЛГ)


Футерованные клапаны применяются для управления потоками особо агрессивных, летучих и стерильных жидкостей (кислот и щелочей любых концентраций, сильных растворителей, пищевых, стерильных продуктов и газов). Отличаются высокой химической стойкостью и широким диапазоном рабочей температуры.

Футерованные клапаны имеют односедельную нерезгруженную конструкцию, и изготавливаются регулирующего, отсечного (запорного), и регулирующее-отсечного (запорно-регулирующего) типа с условным проходом от 10 до 80 мм., и условной пропускной способностью от 0,25 до 100 на условное давление до 4,0 МПа, при этом максимально допустимый перепад на клапане составляет 10 атм. Футеровка клапана осуществляется фторопластом Ф-4, за исключением клапана МИУФ Dy 80. Клапаны применяются на трубопроводах с Dу до 150 мм. Клапаны изготавливаются двух серий – угловой УИФ c Dу от 25 до 80 мм и прямоходный МИУФ с Dу от 10 до 80 мм.

Футерованные клапаны могут обеспечивать класс герметичности «А», и применяются до температур +180°С (УИФ) и до +100°С (МИУФ) на всех видах кислот и щелочей, кроме расплавов щелочных металлов.

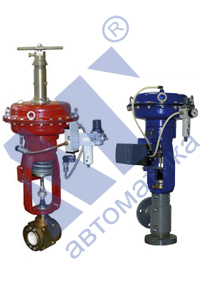

(слева) Клапан МИУФ ЛГ® с фильтром-редуктором, электромагнитным клапаном и ручным дублёром
(справа) Клапан УИФ ЛГ® с позиционером Sipart PS2 и фильтром-редуктором

Технические характеристики клапанов МИУФ и МИУФ-М

Условное давление Ру, МПа

1,0; 1,6

Условный проход, мм

10; 15; 20; 25; 32; 40; 50; 65; 80 (МИУФ)
50; 65; 80; 100; 125; 150; 200 (МИУФ-М)

Пропускная характеристика
для регулирующих и регулирующе-отсечных клапанов) (

равнопроцентная, линейная, специальная

Диапазон температур регулируемой среды
Рраб = 1,0 Мпа
Рраб = 0,5 Мпа
Рраб = 0,2 Мпа


-40/-50...+ 100°С;-40...+ 120°С;(для МИУФ-М)
-40/-50...+ 125°С;
-40/-50...+ 160°С;

Исходные положения плунжера клапана

НО - нормально открытое;
НЗ - нормально закрытое;

Присоединительные размеры

Фланцы по ГОСТ 12815 - 80
клапан - исполнение №3(впадина)
ответный фланец - исполнение №2 (выступ)

Материал корпуса и дросселирующего узла

Фторопласт 4

Класс герметичности для регулирующих клапанов по ГОСТ 23866-87(по DIN)

IV

Класс герметичности для отсечных и регулирующе-отсечных клапанов по ГОСТ 9544-05

"B";"A"

Время закрытия (открытия) для отсечных и регулирующее-отсечных клапанов

6 - 8 сек.;
По специальному заказу до 0,5 сек.
10 - 12 сек. и более - по специальному заказу
