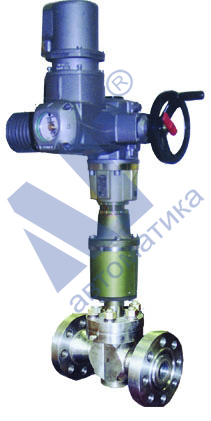

Клапаны высокого давления (КВДР-Э ЛГ, КВДО-Э ЛГ, КВДРО-Э ЛГ)
Клапаны высокого давления КВД предназначены для регулирования (КВДР) потоков жидкостей и газов при давлениях 25,0; 32,0; 40,0 МПа. Клапаны могут изготавливаются и с функцией отсекания (КВДО) или комбинированием этих функций (регулирующе-отсечное исполнение КВДРО). Клапаны КВД имеют широкий набор конструктивных исполнений дроссельных пар с расширенным рядом условных пропускных способностей клапанов, включая полнопроходную конструкцию и микрорасходы.
Клапаны высокого давления КВД изготавливаются с диаметром Dy 10; 15; 20, 25, 32, 40, 50, 65, 80, 100, 125, 150 мм на условное давление 25,0; 32,0 40,0 МПа и могут иметь пропускную способность от 0,006 до 200. Клапаны используются как для нейтральных сред, так и для химически активных сред. Клапаны устойчиво работают даже при наличии абразивных частиц и других загрязнений.
Класс герметичности регулирующих клапанов – IV по ГОСТ 23866-87, для отсечных и регулирующе-отсечных–«А», «В» или «С» по ГОСТ 9544-93 (по умолчанию отсечной клапан изготавливается с классом герметичности «С»). Допустимый перепад на клапане зависит от конструкции дроссельного узла и регулируемой среды. На значительные перепады давления дросселирующая часть клапана изготавливается многокаскадной конструкции. В дроссельной паре применяются твердосплавные материалы с твердостью от 80 до 95HRС. Для регулирующих клапанов перепад на клапане допускается до 25,0-30,0 МПа, для отсечных клапанов перепад на клапане может достигать 40,0 МПа.

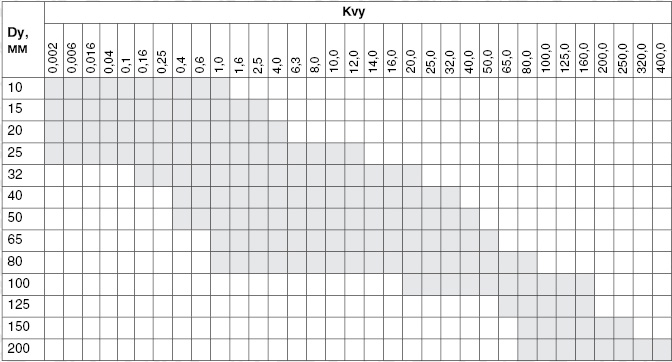

Условная пропускная способность клапанов КВДР-Э, КВДО-Э
