Модель | HTS-600 | HTS-1000 | HTS-3000 | HTS-6000 | ||||
Максимальная грузоподъемность, кг | 600 | 1000 | 3000 | 6000 | ||||

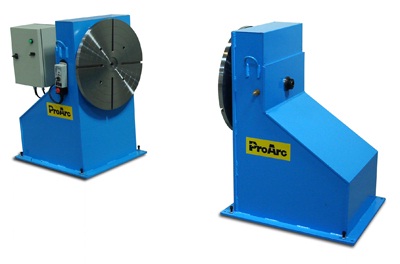

Приводная/холостая стойка | HS-300 | TS-300 | HS-500 | TS-500 | HS-1500 | TS-1500 | HS-3000 | TS-3000 |
Напряжение питания | 1х220 В | - | 3х380 В | - | 3х380 В | - | 3х380 В | - |
Грузоподъемность, кг | 300 | 300 | 500 | 500 | 1500 | 1500 | 3000 | 3000 |
Наибольший крутящий момент на оси вращения, Нм | 9000 | - | 15000 | - | 45000 | - | 90000 | - |
Диаметр планшайбы, мм | 450 | 600 | 750х750 | 1000х1000 | ||||
Частота вращения планшайбы, об./мин | 0,12-2,5 | - | 0,15-1,5 | - | 0,1-1 | - | 0,05-1 | - |
Номинальный сварочный ток, при ПВ 100% | 400 | 400 | 400 | 400 | 600 | 600 | 600 | 600 |
Мощность электродвигателя привода, кВт | 0,22 | - | 0,335 | - | 0,67 | - | 1,34 | - |
Длина, мм (A) | 600 | 750 | 900 | 1000 | ||||
Ширина, мм (B) | 450 | 600 | 1000 | 1100 | ||||
Высота, мм (C) | 825 | 1000 | 1175 | 1300 | ||||
Высота от уровня пола до оси вращения шпинделя, мм (D) | 600 | 700 | 800 | 800 |
Модель | HTS-10К | HTS-15К | HTS-20К | |||
Максимальная грузоподъемность, кг | 10000 | 15000 | 20000 | |||
Приводная/холостая стойка | HS-5000 | TS-5000 | HS-7500 | TS-7500 | HS-10000 | TS-10000 |
Напряжение питания | 3х380 В | - | 3х380 В | - | 3х380 В | - |
Грузоподъемность, кг | 5000 | 5000 | 7500 | 7500 | 10000 | 10000 |
Наибольший крутящий момент на оси вращения, Нм | 150000 | - | 225000 | - | 300000 | - |
Диаметр планшайбы, мм | 1200х1200 | 1500х1500 | 1500х1500 | |||
Частота вращения планшайбы, об./мин | 0,04-0,8 | - | 0,04-0,8 | - | 0,04-0,8 | - |
Номинальный сварочный ток, при ПВ 100% | 600 | 600 | 600 | 600 | 600 | 600 |
Мощность электродвигателя привода, кВт | 2,01 | - | 2,68 | - | 4,02 | - |
Длина, мм (A) | 1150 | 1350 | 1350 | |||
Ширина, мм (B) | 1200 | 1500 | 1500 | |||
Высота, мм (C) | 1600 | 2000 | 2000 | |||
Высота от уровня пола до оси вращения шпинделя, мм (D) | 1000 | 1250 | 1250 |
