Задвижки шиберные DN 300...1200 мм
DN 300...1200 мм
PN 1,6...12,5 МПа
Стандарт: ГОСТ, ОТТ-23.060.30-КТН-246
Назначение:
Применяются в качестве запорного устройства на трубопроводах, транспортирующих нефть, нефтехимические продукты, синтетические масла и другие взрывопожароопасные и токсичные жидкие среды при температуре от - 15°С до + 80°С.
Задвижки шиберныеОсобенности конструкции
1. Полнопроходность задвижки обеспечивает возможность беспрепятственного перемещения по трубопроводу очистных и диагностирующих устройств.
2. Двойное уплотнение (первичное - «металл-металл», вторичное – «металл-эластомер») на уплотнительных кольцах корпуса повышает надежность и увеличивает длительность срока службы изделия.
3. Коррозионностойкий шибер находится в постоянном контакте с уплотнительными кольцами корпуса, защищая их и внутреннюю полость задвижки от абразивного износа, осадка и налипания элементов рабочей среды.
4. Дренажный трубопровод обеспечивает удаление из корпуса задвижки осадка с твердыми примесями. Дренаж изготовлен из нержавеющей стали и расположен внутри корпуса изделия, что исключает его случайное повреждение в ходе монтажных и пусконаладочных работ и обеспечивает защиту от замораживания в зимнее время. Наличие резьбового конца на обводе дренажной трубы дает возможность стыковки к нему депарафинизационных аппаратов и отводящих шлангов при продувке подшиберного пространства. Данное отверстие, а также отверстие под спускную пробку в горловине крышки могут служить для замеров протечек задвижки.
5. Специальная конструкция седел значительно упрощает их демонтаж и монтаж в корпусе при необходимости замены. Это позволяет минимизировать временные и материальные затраты на проведение средних ремонтов изделия без его вырезки из трубопровода.
6. Кольца сальникового узла из терморасширенного графита снижают фрикционный износ шпинделя и увеличивают долговечность сальникового уплотнения.

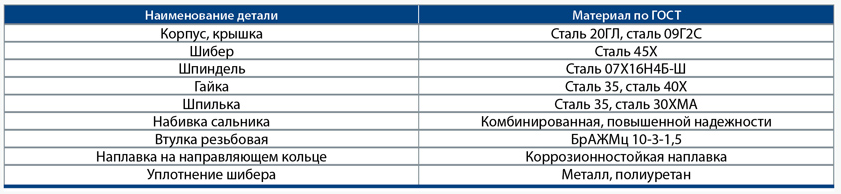

Материалы основных деталей
По требованию заказчика возможно нанесение на изделие защитного антикоррозийного покрытия усиленного типа.
Требования к выбору приводного устройства
Управление задвижками осуществляется при помощи электропривода. По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей.

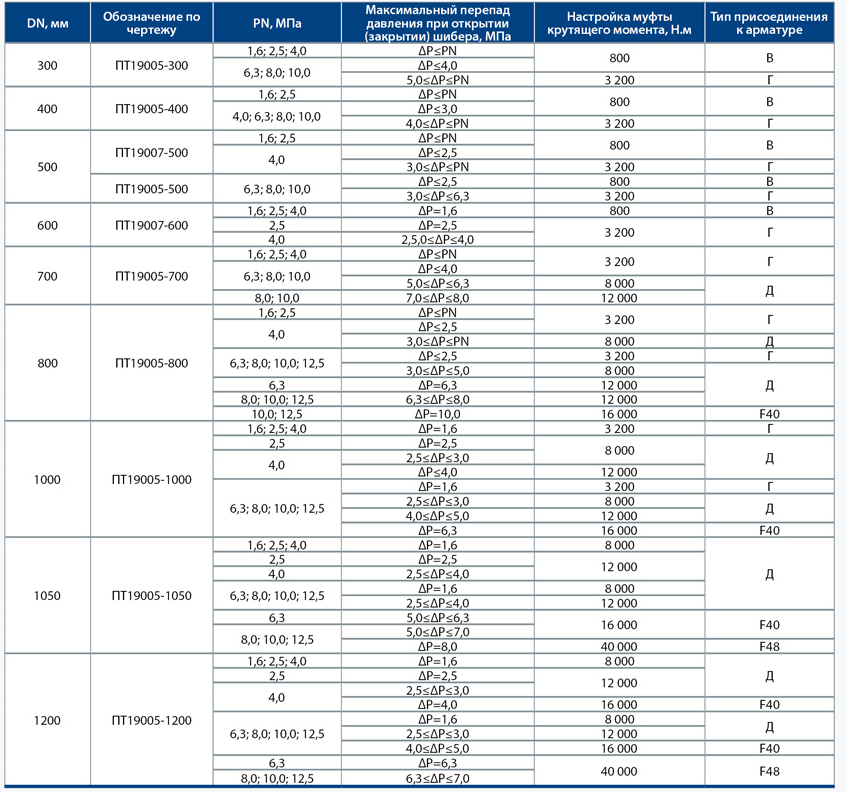

Требования к выбору электроприводов
Технические характеристики:
Обеспечение герметичности
Класс герметичности задвижек – «А» по ГОСТ Р 54808.
Герметичность задвижек по отношению к внешней среде в соединении «корпус-крышка» обеспечивается резиновым кольцом, по шпинделю – двойным сальниковым узлом.
Основное уплотнение в затворе осуществляется по схеме «металл-полиуретан».
Конструкция характеризуется свободной заделкой уплотнительных полимерных колец в корпусе седла. Это значительно снижает нагрузки, испытываемые ими при работе задвижки и способствует повышению долговечности уплотнительного элемента, а также гарантирует сохранение герметичности изделия на протяжении всего срока эксплуатации.
Герметичность затвора задвижки обеспечивается по принципу самоуплотнения.
С целью защиты от теплового расширения рабочей среды в конструкции предусмотрен автоматический сброс давления из внутренней полости:
для задвижек c PN до 4,0 МПа при давлении внутри до 1,3 PN;
для задвижек c PN свыше 4,0 МПа при давлении внутри до 1,1 PN.
Климатическое исполнение по ГОСТ 15150-69: «У»; «ХЛ»; «УХЛ».
Категория размещения задвижек - 1 по ГОСТ 15150-69.
Исполнение задвижек по 12-балльной шкале сейсмической интенсивности MSK-64 ГОСТ30546.1: несейсмостойкие; сейсмостойкие; повышенной сейсмостойкости.
Установочное положение задвижек:
любое (для DN = 300);
вертикальное, приводом вверх (для DN > 300).
Направление подачи рабочей среды: любое.
Присоединение к трубопроводу: под приварку; разделка кромок выполняется в соответствии с параметрами стыкуемой трубы.
При небходимости задвижки могут поставляться в комплекте с переходными кольцами (катушками) как раздельно, так и с приваркой в заводских условиях.
Назначенный срок службы – 30 лет.
