2. Конструкции сальниковых узлов для применения уплотнений из КГУ и КАГУ
Существует четыре основных типа и четыре исполнения сальниковых узлов (см. рис. 1):
тип I – c накидной гайкой на давление до 40 МПа (400 кгс/см2) для шпинделя диаметром до 28 мм;
тип II – с нажимным фланцем и шпильками на давление до 40 МПа (400 кгс/см2) или откидными болтами на давление до 6,3 МПа (63 кгс/см2) для шпинделя диаметром от 8 до 120 мм;
тип III – с нажимным фланцем и болтами по ГОСТ 7802 на давление до 1,6 МПа (16 кгс/см2) для шпинделя диаметром от 8 до 120 мм;
тип IV – с прокладками из фторопласта на давление до 1,6 МПа (16 кгс/см2) для шпинделя диаметром от 10 до 100 мм.
– исполнение 1 (для типов I, II, III) – с поднабивочным кольцом;
– исполнение 2 (для типов I, II, III) – с поднабивочной втулкой для дополнительного направления штока;
– исполнение 3 (для типов II, III) – с поднабивочным кольцом и промежуточной втулкой для отбора протечки;
– исполнение 4 (для типов II, III) – с поднабивочной втулкой для дополнительного направления штока и промежуточной втулкой для отбора протечки.

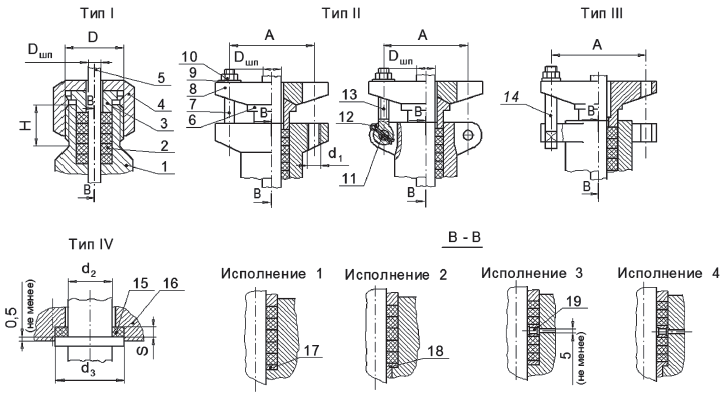

Рис. 1. Конструкции сальниковых узлов
1 – камера сальниковая, 2 – кольца КГУ и КАГУ, 3 – втулка сальниковая, 4 – гайка накидная, 5 – шток, 6 – втулка сальниковая, 7 – шпилька по ГОСТ 22032, 8 – фланец нажимной, 9 – шайба по ГОСТ 11371, 10 –гайка по ГОСТ 5915, 11 – ось, 12 – шплинт по ГОСТ 397, 13 – болт откидной по ГОСТ 3033, 14 – болт по ГОСТ 7802, 15 – КГУ или КАГУ, 16 – корпус, 17 – кольцо поднабивочное, 18 – втулка поднабивочная, 19 – втулка промежуточная. Примечание. Допускается применение круглых гаек (поз. 4) с отверстиями под вороток.
