| МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ | |||||
| Наименование | 25ч39п | ||||
| Корпус, крышка | Чугун СЧ-20 | ||||
| Детали затвора | сталь 12Х18Н9ТЛ | ||||
| Уплотнитель плунжера | фторопласт Ф-4 | ||||
| Сальниковая набивка | фторопласт Ф-4, графлекс | ||||
| Прокладка | Паронит ПОН-Б | ||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||
| Диаметр номинальный, DN, мм | 25 | 50 | 80 | 100 | |
| Условная пропускная способность, Кvу, м3/ч | 1,6; 2,5; 4,0; 6,3; 10 | 16; 25; 40 | 40; 63; 100 | 63; 100; 160 | |
| Относительная протечка в затворе, % от Кvу, не более | 0,001 | ||||
| Давление номинальное РN, МПа (кгс/см2) | 1,6 (16) | ||||
| Перепад давлений не более, МПа (кгс/см2) | 0,4 (4) | 0,2 (2) | |||
| Температура окружающей среды, ºС | От - 30 до 50 | ||||
| Температура рабочей среды, ºС | От минус15 до 150 | ||||
| Характеристика рабочей среды | Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | ||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 исп.1 ряд 2 | ||||
| Масса (кг) | 12 | 19 | 36 | 48 | |

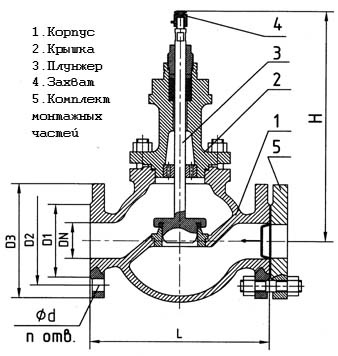

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||
| DN, мм | Размеры, мм | ||||||
| D1 | D2 | D3 | d | L | n | Н | |
| 25 | 68 | 85 | 115 | 14 | 160 |
4 | 272 |
| 50 | 102 | 125 | 160 |
18 | 230 | 260 | |
| 65 | 122 | 145 | 180 | 290 | |||
| 80 | 133 | 160 | 195 | 310 | 302 | ||
| 100 | 158 | 180 | 215 | 350 | 8 | 325 | |
