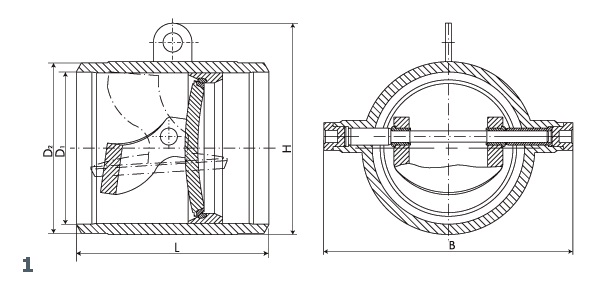

Наименование | Табличная фигура | Ном. диаметр, DN (мм) | Ном. давление, PN (МПа) | Рабочая среда | Темп. рабочей среды, Со | Рис. № | |
ИА 44078-400М | 19с70нж | 400 | 2,5 | Вода, пар, неагрессивные нефть и нефтепродукты, природный газ | 450 | 1 |
|
-01 | 19с47нж | 4,0 |
| ||||
-02 | 19с38нж | 6,3 |
| ||||
-03 | 19с70нж | 2,5 | 2 |
| |||
-04 | 19с47нж1 | 4,0 |
| ||||
-05 | 19с38нж1 | 6,3 |
| ||||
-06 | 19нж70нж | 2,5 | Агрессивные среды | 425 | 1 |
| |
-07 | 19нж47нж | 4,0 |
| ||||
-08 | 19нж38нж | 6,3 |
| ||||
-09 | 19нж70нж | 2,5 | 2 |
| |||
-10 | 19нж47нж1 | 4,0 |
| ||||
-11 | 19нж38нж1 | 6,3 |
| ||||
ИА 44078-500М | 19с70нж | 500 | 2,5 | Вода, пар, неагрессивные нефть и нефтепродукты, природный газ | 450 | 1 |
|
-01 | 19с47нж | 4,0 |
| ||||
-02 | 19с38нж | 6,3 |
| ||||
-03 | 19с20нж | 8,0 |
| ||||
-04 | 19нж70нж | 2,5 | Агрессивные среды | 425 |
| ||
-05 | 19нж47нж | 4,0 |
| ||||
-06 | 19нж38нж | 6,3 |
| ||||
-07 | 19нж20нж | 8,0 |
| ||||
ИА 44078-600М | 19с70нж | 600 | 2,5 | Вода, пар, неагрессивные нефть и нефтепродукты, природный газ | 450 | 1 |
|
-01 | 19с47нж | 4,0 |
| ||||
-02 | 19с38нж | 6,3 |
| ||||
-03 | 19нж70нж | 2,5 | Агрессивные среды | 425 |
| ||
-04 | 19нж47нж | 4,0 |
| ||||
-05 | 19нж38нж | 6,3 |
|
