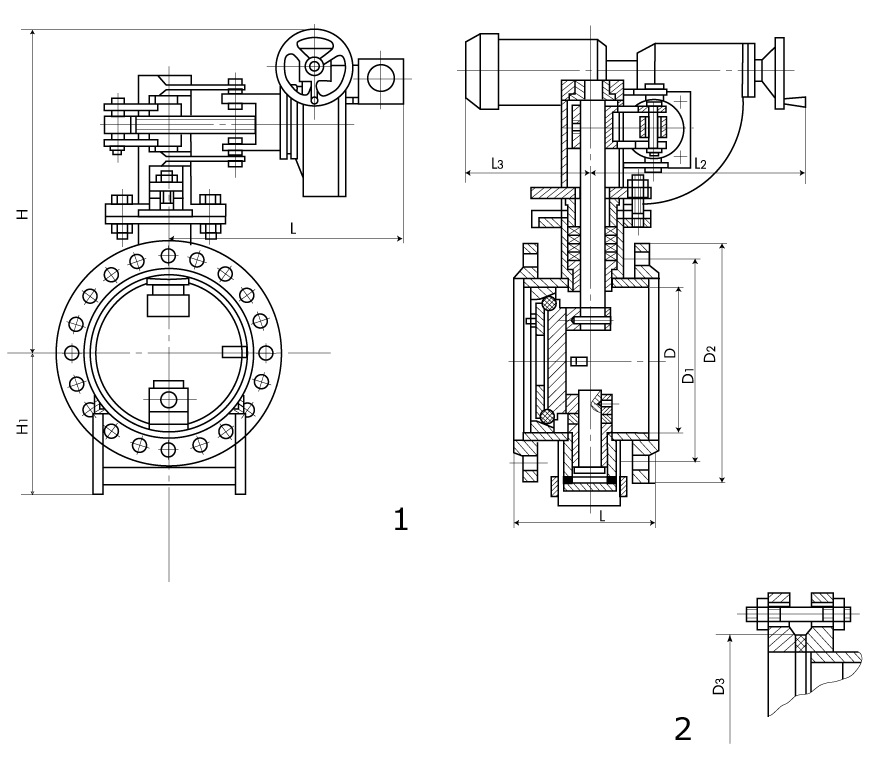

Обозначение | Табличная фигура | Ном. диаметр, DN (мм) | Ном. давление, PN (МПа) | Рабочая среда | Темп. рабочей среды, °С | Материал основных деталей | Рис. № | |
ИА 99017-400-22 | 32нж906р4 | 400 | 0,63 | Сульфитный щелок | 145 | Сталь коррозионностойкая 10X17H13M3T ГОСТ 5632-72 | 1 |
|
-23 | 32нж906р5 | Морская вода | 55 |
| ||||
-24 | 32нж906р8 | Сульфитный щелок | 145 | 1, 2 |
| |||
-25 | 32нж906р9 | Морская вода | 55 |
| ||||
ИА 99017-600-22 | 32нж906р4 | 600 | Сульфитный щелок | 145 | 1 |
| ||
-23 | 32нж906р5 | Морская вода | 55 |
| ||||
-24 | 32нж906р8 | Сульфитный щелок | 145 | 1, 2 |
| |||
-25 | 32нж906р9 | Морская вода | 55 |
| ||||
ИА 99017-800-22 | 32нж906р4 | 800 | Сульфитный щелок | 145 | 1 |
| ||
-23 | 32нж906р5 | Морская вода | 55 |
| ||||
-24 | 32нж906р8 | Сульфитный щелок | 145 | 1, 2 |
| |||
-25 | 32нж906р9 | Морская вода | 55 |
| ||||
ИА 99017-1000-22 | 32нж906р4 | 1000 | Сульфитный щелок | 145 | 1 |
| ||
-23 | 32нж906р5 | Морская вода | 55 |
| ||||
-24 | 32нж906р8 | Сульфитный щелок | 145 | 1, 2 |
| |||
-25 | 32нж906р9 | Морская вода | 55 |
| ||||
ИА 99017-1200-02 | - | 1200 | 1,0 | Сульфитный щелок, морская вода | 145 | 1, 2 |
| |
-03 |
|
