  3. Клапаны сильфонные A10 KIP, A10, A11, A13

Клапаны сильфонные A10 KIP, A10, A11, A13

ПОИСК

Клапаны сильфонные A10 KIP, A10, A11, A13 Клапаны сильфонные A10 KIP, A10, A11, A13

Клапаны сильфонные A10 KIP, A10, A11, A13ИСПОЛЬЗОВАНИЕ:

Запорный орган (А10) или орган для грубой регулировки (А11) с линейной характеристикой, быстродействующий орган (А13) предназначены для использования в радиоактивной воде, водяном паре, газе и другой рабочей среде, в первичных, вторичных и вспомогательных контурах атомных электростанций и химических производств. Данные устройства размещаются в герметичной зоне или за ее пределами. Устройства сейсмически устойчивы.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

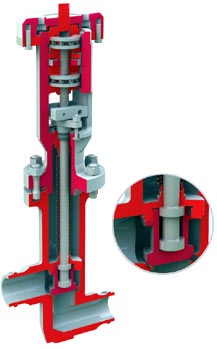

А10, А11, А13, DN 10-40: корпус выполнен из штампосварной поковки со смещенными или соосными патрубками; бугель-литой; взаимно соединены между собой штыковым соединением. Седло расположенное в корпусе и уплотнительная поверхность золотника направлены твердым безкобальтовым сплавом. Шпиндель уплотнен многослойным сильфоном с аварийным сальником. Корпус герметизирован уплотнительным кольцом, которое, как и сальник, изготовлено из асбестового материала.

А10, А11, А13, DN 50-150: корпус штампованный или из свободной поковки со смещенными патрубками, бугель-кованый. Они соединяются между собой при помощи крышечного соединения для Ру до 4 МПа с уплотнительным кольцом; остальные – без уплотнительного кольца.

Клапаны для давления свыше 4 МПа могут также поставляться с уплотнительным кольцом. Седло корпуса и уплотняющая поверхность золотника направлены твердым безкобальтовым сплавом. Шпиндель уплотнен многослойным сильфоном с аварийным сальником. Корпус герметизирован уплотнительным кольцом, которое, как и сальник, изготовлено из безасбестового материала. Гайка шпинделя располагается на тарельчатых пружинах, которые выравнивают влияние дилатации, вызванное температурными изменениями.

УПРАВЛЕНИЕ:

А10, А11 DN 10-40, 50-150: управление осуществляется маховиком, электроприводом, расположенным в герметичной зоне или за ее пределами, конической передачей, а в случае дистанционного управления – прямой. В случае управления маховиком, клапаны могут быть оборудованы замковым устройством.

А13 DN 10-40, 50-150: управление осуществляется только электроприводом, расположенным в герметичной зоне, обеспечивающим быстродействующее закрытие или открытие клапана.

ИСПЫТАНИЕ:

Клапаны испытываются на прочность и герметичность демиводой при минимальном давлении 1,6 Рр; испытание на работоспособность и вакуумную герметичность проводиться гелием под давлением вакуума 5×10-1 Па для DN 10-40 респ. 2 Па для DN 50 -150. Не допускаются показание больше, чем 1×10-5 Па л с-1 для DN 10-40 (для DN ≥ 50 показание больше, чем 1×10-7 Торр.л.с-1 ).

МОНТАЖ:

Клапаны собираются в любом положении с направлением потока под золотник, у клапанов запорных тоже на золотник. Монтаж клапанов с электроприводом производится по указаниям их производителей. Максимальный угол отклонения удлинительных штанг при дистанционном управлении составляет 250. Присоединение электроприводов и передач к арматуре в соответствии с ISO 5210 и DIN 3210 или ОСТ 26-07-763. Клапаны с таким управлением особенно для сейсмических воздействий крепятся.

Типовое обозначение

Название арматуры

DN

Pp (Мпа)

Управление

Присоединение

А10 КІР

Сильфонный клапан

8-15

÷20

маховик

под приварку (винтовое)

А10

10-150

÷20

электропривод, коническая передача, дистанц. управл. прямое

под приварку

А11

Сильфонный клапан регулирующий

10-150

÷20

маховик, электропривод

под приварку

А13

Сильфонный клапан запорный быстродействующий

10-150

÷20

электропривод
