  3. Задвижка клиновая с выдвижным шпинделем DN 150, 200, 250, 300 PN 16, ЦКБ Л13198

Задвижка клиновая с выдвижным шпинделем DN 150, 200, 250, 300 PN 16, ЦКБ Л13198

ПОИСК

Задвижка клиновая с выдвижным шпинделем DN 150, 200, 250, 300 PN 16, ЦКБ Л13198 Задвижка клиновая с выдвижным шпинделем DN 150, 200, 250, 300 PN 16, ЦКБ Л13198

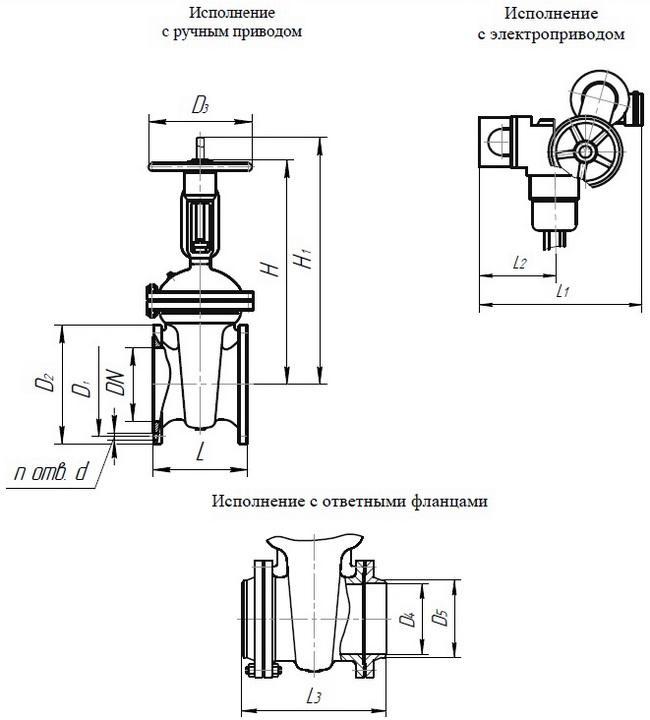

Задвижка клиновая с выдвижным шпинделем DN 150, 200, 250, 300 PN 16

DN

D1

D2

D3

D4

D5

H

H1

L

L1

L2

L3

d

n

150

240

280

200

146

161

592

752

267

290

162

381

22

8

200

295

335

560

202

222

766

968

292

520

240

410

22

12

250

355

450

360

254

278

766

968

330

520

240

458

26

12

300

410

460

720

303

330

1264

1574

500

664

320

636

26

12

Назначение - для установки в качестве запорных устройств на трубопроводах.
Условия эксплуатации – в соответствии с ГОСТ 15150-69; категория 1, исполнение "У";
категории 3.1; 4; 4.1; 4.2; 5; 5.1, исполнение УХЛ.
Направление потока рабочей среды – любое.
Установочное положение на трубопроводе – любое, кроме маховиком или электроприводом – вниз.

Управление – ручное, электропривод.
Присоединительные размеры фланцев – по ГОСТ 12815-80 на PN 1,6 МПа (16 кгс/см2)
исполнение 3 ряд 2. Ответные фланцы по ГОСТ12821-80.
Присоединительные размеры и размеры уплотнительных поверхностей ответных фланцев – по
ГОСТ 12815-80 на PN1,6 МПа (16 кгс/ см2 ) исполнение 2 ряд 2.
Уплотнение по штоку – сальниковое, материал набивки - кольца КГУ.
Уплотнение в затворе – метал по металлу.
Герметичность в затворе - класс «А» ГОСТ 9544-2005 – для исполнения на среду:
жидкие неагрессивные нефтепродукты; класс «С» ГОСТ 9544-2005 – для исполнения на среду: вода, пар.
Изготовление и поставка по ТУ 3741-026-343901941-2003.

Задвижка клиновая с выдвижным шпинделем DN 150, 200, 250, 300 PN 16

Обозначение

Привод

Напряжение,

В

Мощность,

кВт

Частота

тока, Гц

ЦКБ Л 13199-150-02(03)

Н-А2-14

380

0,37

50

ЦКБ Л 13199-150-06(07)

В-А2-13



0,37

ЦКБ Л 13199-200-02(03)

Н-Б1-06



1,7

ЦКБ Л 13199-200-06(07)

В-Б1-06



1,5

ЦКБ Л 13199-250-02(03)

Н-Б1-06



1,7

ЦКБ Л 13199-250-06(07)

В-Б1-06



1,5

ЦКБ Л 13199-300-02(03)

Н-В-06



3,2

ЦКБ Л 13199-300-06(07)

В-В-06



4,0
