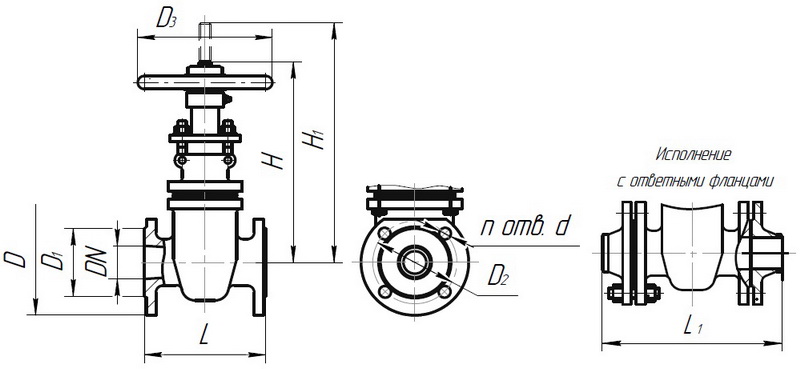

Задвижка клиновая с выдвижным шпинделем DN 50, 80, 100 PN 16, ЦКБ Л13198 Задвижка клиновая с выдвижным шпинделем DN 50, 80, 100 PN 16, ЦКБ Л13198

Задвижка клиновая с выдвижным шпинделем DN 50, 80, 100 PN 16

DN

D

D1

D2

D3

Н

H1

L

L1

d

n

50

160

102

125

200

304

363

180

280

18

4

80

195

133

160

200

374

461

210

320

100

215

158

180

360

434

550

230

340

8


Назначение для установки в качестве запорных устройств на трубопроводах.
Условия эксплуатации – в соответствии с ГОСТ 15150-69: категория 1, исполнение «У»;
категории 3.1; 4; 4.1; 4.2; 5; 5.1, исполнение УХЛ.
Установочное положение на трубопроводе – любое, кроме маховиком вниз.
Управление ручное.
Направление потока рабочей среды – любое.
Присоединение к трубопроводу фланцевое.
Магистральные фланцы корпуса – по ГОСТ12819-80 на PN 1,6 МПа (16 кгс/см2).
Присоединительные размеры и размеры уплотнительных поверхностей магистральных
фланцев по ГОСТ 12815 на PN 1,6 МПа (16 кгс/см2), исполнение 1, ряд 2.
Ответные фланцы по ГОСТ 12821-80.
Присоединительные размеры и размеры уплотнительных поверхностей ответных фланцев
по ГОСТ 12815-80 на PN1,6 МПа (16 кгс/ см2 ) исполнение 1 ряд 2.
Герметичность в затворе класс «А» ГОСТ 9544-2005.
Уплотнение по штоку – сальниковое, материал набивки - кольца КГУ.
Уплотнение в затворе – металл по металлу.
Изготовление и поставка по ТУ 3741-014-34390194-2003.

Обозначение

DN

PN, МПа (кгс/см2)

tср, оС

Среда

рабочая

Материал

корпусных

деталей

Коэффициент

сопротивления,

, не более

Тип

присоединения

Масса, кг

ЦКБ Л 13198-50

50

1,6 (16)

До 425

Вода, пар

Сталь 25Л-II

0,5

фланцевое

18

-01

с отв. фланцами

24

ЦКБ Л 13198-80

80

фланцевое

32

-01

с отв. фланцами

40

ЦКБ Л 13198-100

100

0,4

фланцевое

35

-01

с отв. фланцами

45
