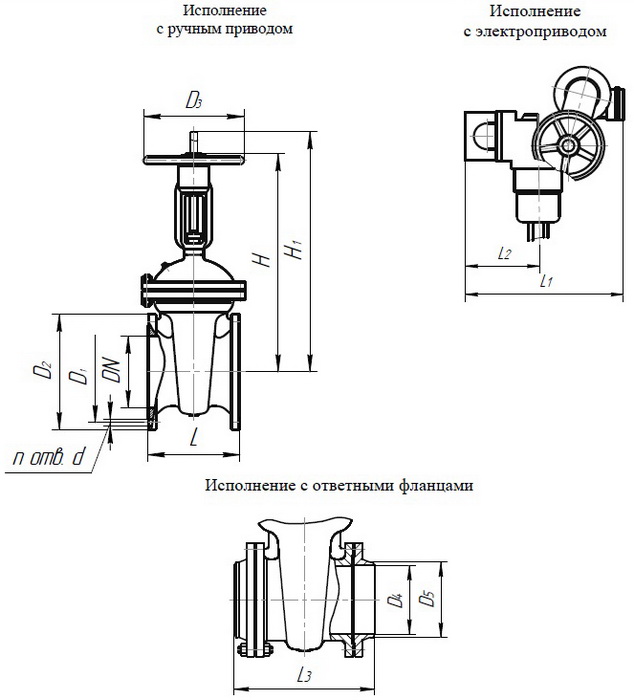

| DN | D1 | D2 | D3 | D4 | D5 | H | H1 | L | L1 | L2 | L3 | d | n |
| 150 | 240 | 280 | 200 | 146 | 161 | 592 | 752 | 267 | 290 | 162 | 381 | 22 | 8 |
| 200 | 295 | 335 | 560 | 202 | 222 | 766 | 968 | 292 | 520 | 240 | 410 | 22 | 12 |
| 250 | 355 | 450 | 360 | 254 | 278 | 766 | 968 | 330 | 520 | 240 | 458 | 26 | 12 |
| 300 | 410 | 460 | 720 | 303 | 330 | 1264 | 1574 | 500 | 664 | 320 | 636 | 26 | 12 |
| Обозначение | DN | PN, МПа (кгс/см2) | tср, оС | Среда рабочая | Материал основных деталей | Способ управления | Тип присоединения | Масса, кг, не более | ||||||
| ЦКБ Л 13199-150 | 150 | 1,6 (16) | до 425 | Вода, пар | Корпус, обойма - сталь25Л; шпиндель - сталь 14Х17Н2; диски клина - сталь 20. | Ручное | фланцевое | 88 | ||||||
| ЦКБ Л 13199-150-01 | с отв. фланц. | 110 | ||||||||||||
| ЦКБ Л 13199-150-02 | Электропривод | фланцевое | 105 | |||||||||||
| ЦКБ Л 13199-150-03 | с отв. фланц. | 127 | ||||||||||||
| ЦКБ Л 13199-150-04 | Жидкие и газообразные неагрессивные нефтепродукты. | Ручное | фланцевое | 88 | ||||||||||
| ЦКБ Л 13199-150-05 | с отв. фланц. | 110 | ||||||||||||
| ЦКБ Л 13199-150-06 | Электропривод IExdIIBT4 | фланцевое | 128 | |||||||||||
| ЦКБ Л 13199-150-07 | с отв. фланц. | 150 | ||||||||||||
| ЦКБ Л 13199-200 | 200 | Вода, пар | Ручное | фланцевое | 170 | |||||||||
| ЦКБ Л 13199-200-01 | с отв. фланц. | 200 | ||||||||||||
| ЦКБ Л 13199-200-02 | Электропривод | фланцевое | 219 | |||||||||||
| ЦКБ Л 13199-200-03 | с отв. фланц. | 249 | ||||||||||||
| ЦКБ Л 13199-200-04 | Жидкие и газообразные неагрессивные нефтепродукты. | Ручное | фланцевое | 170 | ||||||||||
| ЦКБ Л 13199-200-05 | с отв. фланц. | 200 | ||||||||||||
| ЦКБ Л 13199-200-06 | Электропривод IExdIIBT4 | фланцевое | 236 | |||||||||||
| ЦКБ Л 13199-200-07 | с отв. фланц. | 266 | ||||||||||||
| ЦКБ Л 13199-250 | 250 | Вода, пар | Ручное | фланцевое | 185 | |||||||||
| ЦКБ Л 13199-250-01 | с отв. фланц. | 230 | ||||||||||||
| ЦКБ Л 13199-250-02 | Электропривод | фланцевое | 234 | |||||||||||
| ЦКБ Л 13199-250-03 | с отв. фланц. | 279 | ||||||||||||
| ЦКБ Л 13199-250-04 | Жидкие и газообразные неагрессивные нефтепродукты. | Ручное | фланцевое | 185 | ||||||||||
| ЦКБ Л 13199-250-05 | с отв. фланц. | 230 | ||||||||||||
| ЦКБ Л 13199-250-06 | Электропривод IExdIIBT4 | фланцевое | 251 | |||||||||||
| ЦКБ Л 13199-250-07 | с отв. фланц. | 296 | ||||||||||||
| ЦКБ Л 13199-300 | 300 | Вода, пар | Ручное | фланцевое | 420 | |||||||||
| ЦКБ Л 13199-300-01 | с отв. фланц. | 480 | ||||||||||||
| ЦКБ Л 13199-300-02 | Электропривод | фланцевое | 530 | |||||||||||
| ЦКБ Л 13199-300-03 | с отв. фланц. | 590 | ||||||||||||
| ЦКБ Л 13199-300-04 | Жидкие и газообразные неагрессивные нефтепродукты. | Ручное | фланцевое | 420 | ||||||||||
| ЦКБ Л 13199-300-05 | с отв. фланц. | 480 | ||||||||||||
| ЦКБ Л 13199-300-06 | Электропривод IExdIIBT4 | фланцевое | 610 | |||||||||||
| ЦКБ Л 13199-300-07 | с отв. фланц. | 670 | ||||||||||||
| Обозначение | Привод | Напряжение, В | Мощность, кВт | Частота тока, Гц | |
| ЦКБ Л 13199-150-02(03) | Н-А2-14 | 380 | 0,37 | 50 | |
| ЦКБ Л 13199-150-06(07) | В-А2-13 |
| 0,37 | ||
| ЦКБ Л 13199-200-02(03) | Н-Б1-06 |
| 1,7 | ||
| ЦКБ Л 13199-200-06(07) | В-Б1-06 |
| 1,5 | ||
| ЦКБ Л 13199-250-02(03) | Н-Б1-06 |
| 1,7 | ||
| ЦКБ Л 13199-250-06(07) | В-Б1-06 |
| 1,5 | ||
| ЦКБ Л 13199-300-02(03) | Н-В-06 |
| 3,2 | ||
| ЦКБ Л 13199-300-06(07) | В-В-06 |
| 4,0 | ||
