Клапан запорный DN 6, PN 6, ЦКБ У26005

ПОИСК

Клапан запорный DN 6, PN 6, ЦКБ У26005 Клапан запорный DN 6, PN 6, ЦКБ У26005

Клапан запорный DN 6, PN 6, ЦКБ У26005

Назначение для установки на крышках люка-лаза железнодорожных вагонов-цистерн в
качестве устройств для контроля уровня жидкой фазы груза при технологических операциях
слива-налива.
Условия эксплуатации – климатические исполнения клапанов – "ХЛ1" (УХЛ1) по
ГОСТ 15150-69.
Установочное положение клапана – на крышках цистерн вертикальное, маховиком вверх.
Управление – ручное.
Направление потока рабочей среды – под запорный элемент (шпиндель).
Герметичность в затворе – класс А ГОСТ 9544-2005.

Присоединительные размеры патрубка к крышке цистерны с конической резьбой по
ГОСТ 9909-81, бокового патрубка с трубной цилиндрической резьбой по ГОСТ 6357-81.
Уплотнение по штоку – сильфонное.
Уплотнение в затворе – металл металл.
Изготовление и поставка – ТУ 26-07-631-2003.

Обозначение

DN

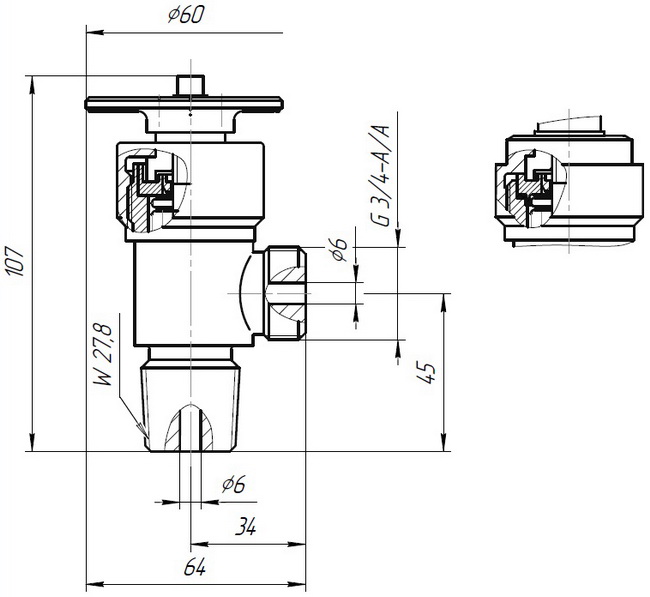

Рисунок

Давление

номинальное,

РN, МПа (кгс/см2)

Температура

рабочей среды

t, оС*

Среда

рабочая

Материал

основных

деталей

Масса,

кг

ЦКБ У26005-006

6

1

0,6

(6,0)

От минус 60 до плюс 50

Фракция

нормального пентана;

фракция изопентановая;

фракция пентан-гексановая;

фракция

пентан-изопентановая;

изопрен;

фракция изоамиленовая

Корпус –

сталь 12Х18Н9Т;

Запорный элемент

(шпиндель) –

сталь 12Х18Н9Т

с наплавкой ЦН-12М

0,85



-01

2

0,87

П р и м е ч а н и е *Допускается повышение температуры до плюс 180 °С в режиме пропаривания котла вагона-цистерны
