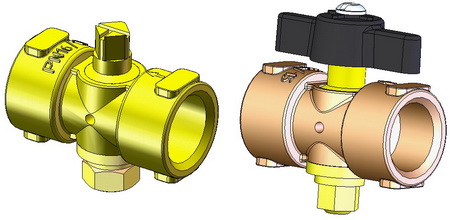

Обозначение | Условное обозначение | Рис. | Рабочая среда | Вид присоединения | Масса,кг. | |
Наименование | Температура t°С,не более | |||||
ВИЛН.491712.008 | 11Б38бк4 | 1 | Вода, воздух, инертные газы, масло, нефть, пар | 130 | Муфтовое с резьбой G ½ на входе, М20х1,5 на выходе | 0,15 |
-01 | 11Б38бк5 | Муфтовое с резьбой на входе и выходе М20х1,5 | ||||
-02 | 11Б38бк6 | Пар | 225 | Муфтовое с резьбой G ½ на входе, М20х1,5 на выходе | ||
-03 | 11Б38бк7 | Муфтовое с резьбой на входе и выходе М20х1,5 | ||||
-04 | 11Б38бк12 | 2 | Вода, воздух, инертные газы, масло, нефть, пар | 130 | Муфтовое с резьбой G ½ на входе, М20х1,5 на выходе | 0,16
|
-05 | 11Б38бк13 | Муфтовое с резьбой на входе и выходе М20х1,5 | ||||
-06 | 11Б38бк14 | Пар | 225 | Муфтовое с резьбой G ½ на входе, М20х1,5 на выходе | ||
-07 | 11Б38бк15 | Муфтовое с резьбой на входе и выходе М20х1,5 |

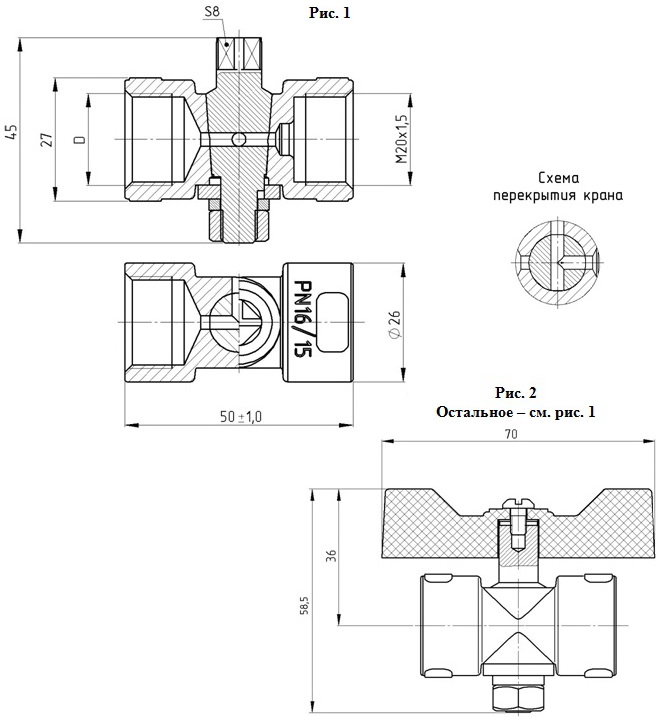

Обозначение | Условное обозначение | D |
ВИЛН.491712.008 | 11Б38бк4 | G ½ |
-01 | 11Б38бк5 | М 20×1,5 |
-02 | 11Б38бк6 | G ½ |
-03 | 11Б38бк7 | М 20×1,5 |
-04 | 11Б38бк12 | G ½ |
-05 | 11Б38бк13 | М 20×1,5 |
-06 | 11Б38бк14 | G ½ |
-07 | 11Б38бк15 | М 20×1,5 |
