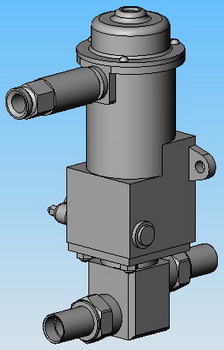

Клапан бессальниковый с электромагнитным приводом Dy 15, 25, 40; Pp От 3,99*10-2 до 0,15 МПа ПЗ.26107

Обозначение

Проход условный Ду, мм

Класс и группа арматуры по ОТТ

Материал основных деталей

Степень защиты

Присоединение к трубопроводу

Масса, кг

Корпус

Втулка направляющая

Втулка   резьбовая

ПЗ.26107-015М

15

3CIIIc

Сталь 12Х18Н9Т

Бронза БрАЖМц 10-3-1,5

Сталь 14Х17Н2

IP 44

Штуцерно-торцовое

8,2

-01

Алюминий АМг3М

Алюминий АМг3М

6,7

-02

Сталь 12Х18Н9Т

Сталь 14Х17Н2

8,2

-03

2BIIIc

Сталь 12Х18Н10Т

IP 55

Под         приварку

8,3

-04

-05

-06*

3CIIIc

Сталь 12Х18Н9Т

IP 44

Штуцерно-торцовое

8,2

ПЗ.26107-040М

40

3CIIIc

Сталь 12Х18Н9Т

IP 44

Штуцерно-торцовое

11,1

-01

Алюминий АМг3М

Алюминий АМг3М

7,6

-02

2BIIIc

Сталь 12Х18Н10Т

Сталь 14Х17Н2

IP 55

Под приварку Ду 50

10,2

-03

Под  приварку Ду 65

10,5

-04

Под приварку Ду 50

10,2

-05

-06

Под  приварку Ду 65

10,5

-07

-08

3CIIIc

Сталь 12Х18Н9Т

IP 44

Штуцерно-торцовое

11,1

-09*

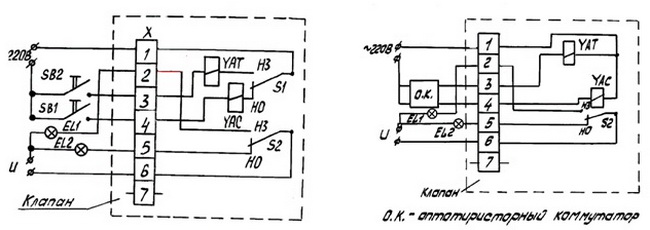

Клапаны, из электрической схемы которых исключен микровыключатель S1, могут использоваться только при условии управления от внешнего бесконтактного оптотиристорного коммутатора на время, достаточное для срабатывания электромагнитов от 0,3 до 0,5 с.

Обозначение

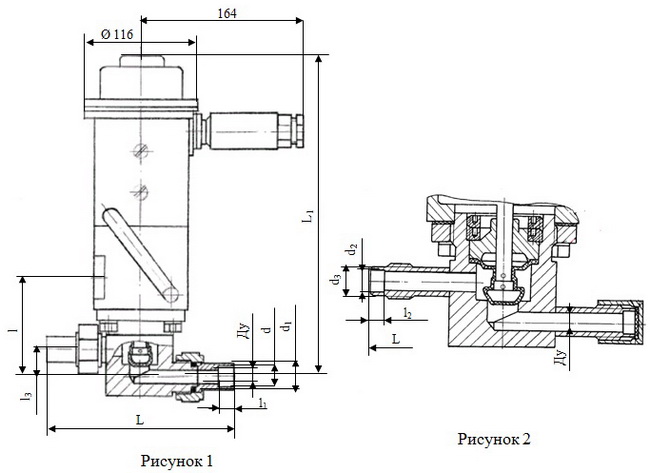

Рис.

Размеры, мм

L

L₁

l

l₁

l₂

l₃

Ду

d

d₁

d₂

d₃

ПЗ.26107-015М

1

190

324

107

15

-

25

15

18

21

-

-

-01

-02

-03

2

170

-

8

-

-

13,5

18

-04

-05

-06*

1

190

15

-

18

21

-

-

ПЗ.26017-040М

1

293

364

147

15

-

48,5

40

44

48

-

-

-01

-02

2

230

-

8

-

-

52

57

-03

250

-

68

76

-04

230

-

52

57

-05

-06

250

-

68

76

-07

-08

1

293

44

48

-

-

-09*

15

-

Обозначение

Обозначение исполнения электромагнита

Характеристика электромагнита

Место  установки

Род тока

Частота, Гц

Напряжение, В

Мощность, Вт

Обозначение               микровыключателя

на открытие

на закрытие

ПЗ.26107-015М

ПЗ.098.006

Перемен- ный

50

220

2300

900

МП 1101 ЛУХЛ3, 21А ТУ 16-526.329

П

-01

-02

-01

МП 1101 ЛУХЛ3, 21А экспорт  ТУ 16-526.329

-03

-02;-03

50 или 60

МП 1101ЛТ3, 21А экспорт ТУ 16-526.329

О,П

-04

-04

50

МП 1101 ЛУХЛ3, 21А ТУ 16-526.329

-05

-05

МП 1101 ЛУХЛ3, 21А экспорт  ТУ 16-526.329

-06*

-06

МП 1101 ЛУХЛ3, 21А ТУ 16-526.329

П

ПЗ.26107-040М

ПЗ.098.006

МП 1101 ЛУХЛ3, 21А ТУ 16-526.329

П

-01

-02

-02;-03

50 или 60

МП 1101ЛТ3, 21А экспорт ТУ 16-526.329

О,П

-03

-04

-04

50

МП 1101 ЛУХЛ3, 21А ТУ 16-526.329

-05

-05

МП 1101 ЛУХЛ3, 21А экспорт  ТУ 16-526.329

-06

-04

МП 1101 ЛУХЛ3, 21А ТУ 16-526.329

-07

-05

МП 1101 ЛУХЛ3, 21А экспорт  ТУ 16-526.329

-08

-01

П

-09*

-06

МП 1101 ЛУХЛ3, 21А ТУ 16-526.329

Примечание: П – обслуживаемые помещения.

О – под оболочкой (гермозона).
