Клапан НЗ Dy 10 Т26314 (15Б816р)

ПОИСК

Клапан НЗ Dy 10 Т26314 (15Б816р) Клапан НЗ Dy 10 Т26314 (15Б816р)

Предназначен для использования в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.

Клапан НЗ Dy 10 Т26314 (15Б816р)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение

Условное обозначение

Рабочая среда

Давление рабочей среды Рр, МПа (кгс/см2)

Температура рабочей среды, °С

Характеристика электромагнита

Масса,

кг



Нап-ряжение, В

Частота, Гц

Род тока

Режим работы, ПВ,%



Т 26314-010

15Б816р

Природ-ный   газ

От 0,005 до 0,03 (от 0,05 до 0,3)

20

110

-

Постоянный

100

0,75



-01

15Б816р1

1,00



-02

15Б816р2

От 0,005 до 0,1 (от 0,05 до 1)

220

50

Перменный

0,75



-03

15Б816р3

0,6 (6)




1,6 (16)

60

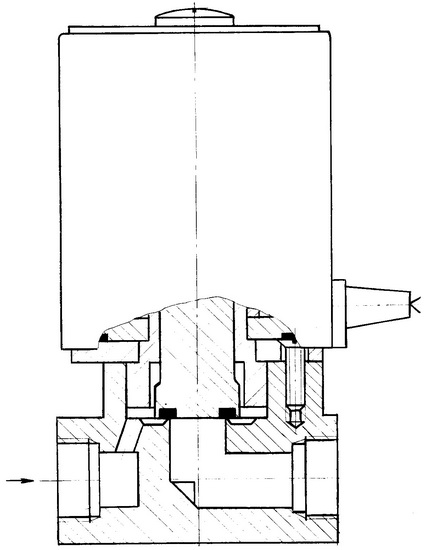

КЛАПАН С ЭЛЕКТРОМАГНИТНЫМ ПРИВОДОМ ТИП «НЗ»
Клапан НЗ Dy 10 Т26314 (15Б816р)

Гарантийные обязательства
Гарантийный срок эксплуатации – 24 месяца
Гарантийная наработка –12000 циклов

Пример обозначения клапана «НЗ» Ду10, для природного газа с напряжением 110 В, постоянного тока при заказе и в документации другой продукции: «Клапан с электромагнитным приводом  Ду10,  15Б816р  (Т 26314-010)  ТУ 26-07-055-2000».
