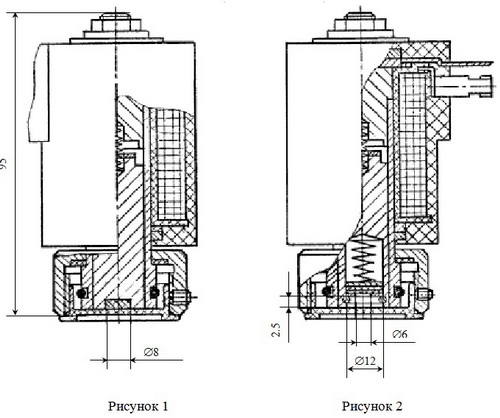

Обозначение | Рисунок | Род тока | Напряжение, В | Частота, Гц | Рабочая среда | Температура, °С |
ВИЛН.677139.002 | 1 | Постоянный | 12 | - | Воздух
Вода пресная
Вода с примесями минеральных солей и азотной кислоты
| От 0 до 45
От 1 до 45
От 0 до 35
|
-01 | 24 | |||||
-02 | 110 | |||||
-03 | 220 | |||||
-04 | Переменный | 24 | 50 | |||
-05 | 110 | |||||
-06 | 127 | |||||
-07 | 220,230 | |||||
-08 | 240 | |||||
-09 | 380,400,415 | |||||
-10 | 110 | 60 | ||||
-11 | 127 | |||||
-12 | 220 | |||||
-13 | 380,440 | |||||
-14 | 2 | Постоянный | 12 | - | Воздух Вода пресная Растворы водные от 5 до23% Жидкий аммиак с маслами ХА, ХА-23, ХА-30 Газообразный аммиак с маслами ХА, ХА-23, ХА-30 Этиленгликоль
Жидкий хладон-12 с маслом ХФ 12-16 Жидкий хладон-22 с маслом ХС-40 Газообразный хладон-12 с маслом ХФ 12-16 Газообразный хладон-22 с маслом ХС-40 | От 0 до 45 От 1 до 45 От – 40 до +45 От – 40 до +45 От – 20 до +60 От – 40 до +45 От – 2 до +45 От – 20 до +50 От 10 до100
От 20 до 60
|
-15 | 24 | |||||
-16 | 110 | |||||
-17 | 220 | |||||
-18 | Переменный | 24 | 50 | |||
-19 | 110 | |||||
-20 | 127 | |||||
-21 | 220,230 | |||||
-22 | 240 | |||||
-23 | 380,400,415 | |||||
-24 | 110 | 60 | ||||
-25 | 127 | |||||
-26 | 220 | |||||
-27 | 380,440 |
