Обозначение | Условное обозначение | Проход условный DN | Номинальное давление теплоносителя МПа (кгс/см2) | Температура теплоносителя, t, ºC не более | Масса, кг, не более |
ВИЛН.493712.001 | КРПП 15 | 15 | 1,0 (10) | 150 | 0,22 |
ВИЛН.493712.002 | КРПП 20 | 20 | 0,27 |

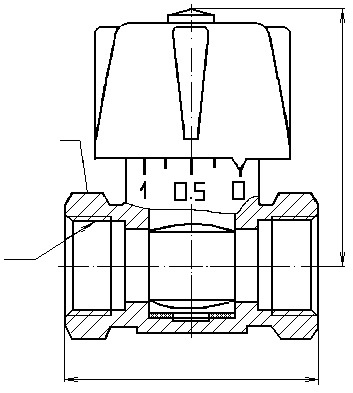

Проход условный, DN | d | Размеры, мм | ||
L | H | S | ||
15 | G ½ | 50 | 52 | 27 |
20 | G ¾ | 60 | 55 | 32 |
