Обозначение |
Условное обозначе-ние |
Проход услов-ный, DN | Параметры рабочей среды
|
Масса, кг | ||
Среда | Давление номинальное PN, МПа | Темпе-ратура, t ºС | ||||
ВИЛН.491819.001 | КШГ-32 | 32 | Сжижен-ные угле-водород-ные газы | 1,6 | От – 40 до +50 | 1,62 |
ВИЛН.491819.002 | КШГ-40 | 40 | 2,07 | |||
ВИЛН. 491819.003 | КШГ-50 | 50 | 3,65 |

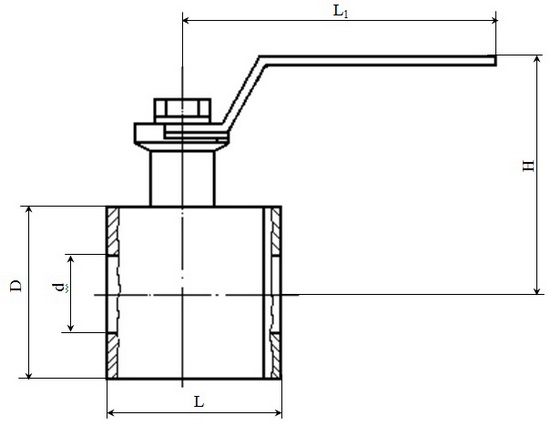

Проход условный, DN | Размеры, мм | ||||
D | L | L1 | H | d | |
32 | 65 | 70 | 150 | 80 | 31 |
40 | 75 | 74 | 150 | 85 | 37 |
50 | 87 | 85 | 180 | 105 | 48 |
