  3. Кран шаровой угловой DN 40, PN, кгс/см2 2, № чертежа ЦКБ М39374

Кран шаровой угловой DN 40, PN, кгс/см2 2, № чертежа ЦКБ М39374

ПОИСК

Кран шаровой угловой DN 40, PN, кгс/см2 2, № чертежа ЦКБ М39374 Кран шаровой угловой DN 40, PN, кгс/см2 2, № чертежа ЦКБ М39374

Кран шаровой угловой DN 40, PN, кгс/см2 2, № чертежа ЦКБ М39374

Назначение для обеспечения технологических операций « слива налива» железнодорожных
вагонов-цистерн для перевозки сжиженных углеводородных газов и перекрытия потока при обрыве и
разгерметизации шлангов и трубопроводов.
Условия эксплуатации климатическое исполнение ХЛ1 по ГОСТ 15150-69.
Установочное положение вертикальное, с горизонтальным расположением оси выходного патрубка.
Управление ручное.
Направление подачи рабочей среды двустороннее.
Среда рабочая газ углеводородный сжиженный (пропан технический, смесь пропана и бутана
технических, бутан технический) по ГОСТ 20448-90.
Давление рабочее, Pр, МПа (кгс/см²) 2,0 (20).
Температура рабочей среды t, °С от плюс 50 до минус 60. В режиме пропаривания котла вагона-
цистерны максимальная температура пара плюс 180 °С.
Присоединения крана фланцевое к крышке люка, патрубок – для присоединения к заправочному

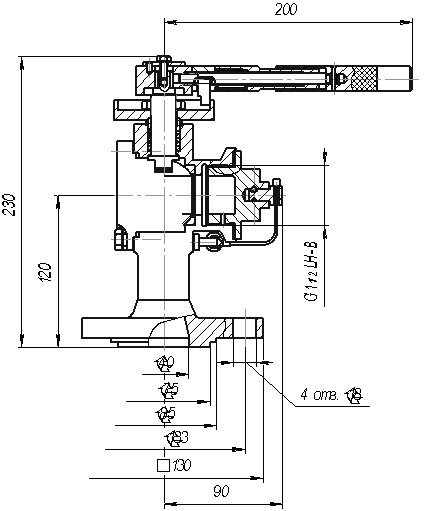

устройству. Присоединительные размеры по чертежу.
Герметичность в затворе по классу "А" ГОСТ 9544-2005.
Материал основных деталей корпус – сталь 09Г2С; пробка, шпиндель сталь 14Х17Н2; сѐдла,
кольца фторопласт-4.
Масса, кг 7,2
Изготовление и поставка по ТУ 3742-036-34390194-2004.
