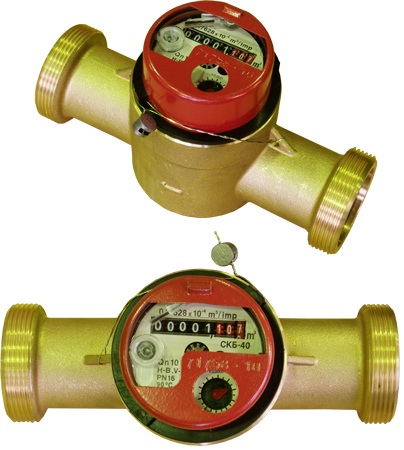

Водосчетчики крыльчатые СКБ (счетчики воды)

Водосчетчики крыльчатые СКБ (счетчики воды)

Применение
Водосчетчики крыльчатые холодной и горячей воды с диаметрами условного прохода 20, 25, 32, 40 мм, изготовленные по ТУ 4213-012-219029-2003, предназначены для измерения и учета объема воды по СанПиН 2.1.4.1074, протекающей в системах холодного (от 5° до 50° С) и горячего (от 5° до 90° С) водоснабжения при давлении до 1,6 МПа (16 бар).

Основные сведения о водосчетчиках крыльчатых
Конструкция счетчика защищена патентом на изобретение №215642.
Счетчики соответствуют требованиям ГОСТ Р 50601, ГОСТ Р 50193 и международного стандарта ISO 4064.
Счетчики соответствуют метрологическому классу В по ГОСТ Р 50193 при установке на горизонтальных трубопроводах индикаторным устройством вверх и классу А – на наклонных и вертикальных трубопроводах.
Счетчики могут комплектоваться тремя типами механических и электронным индикаторными устройствами, показывающими измеренный объем в "м3" и его долях:

- С пятью роликовыми указателями (черного цвета), показывающими измеренный объем в "м3" (тип 1);
- С шестью роликовыми указателями, пять из которых (черного цвета) показывают измеренный объем в "м3", а шестой (красного цвета) – десятые доли "м3" (тип 2);
- С восемью роликовыми указателями, пять из которых (черного цвета) показывают измеренный объем в "м3", а три (красного цвета) – кратные доли "м3" (тип 3);
- С электронным индикаторным устройством, имеющим жидкокристаллический дисплей, на который циклически выводятся значения измеренного объема, архив значений объемов за 5 (пять) календарных месяцев и текущего расхода (тип 4).

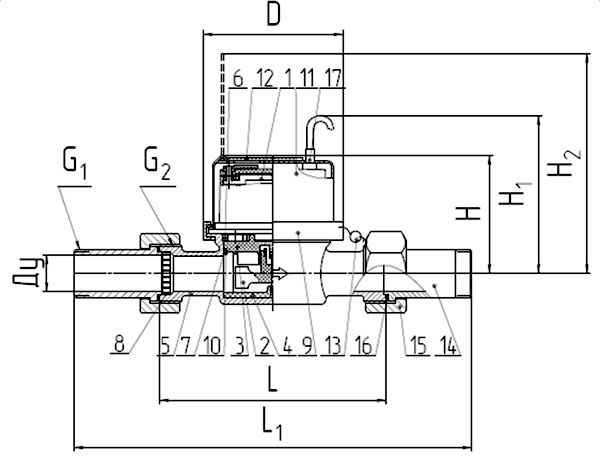

1 - Индикаторное устройство;
2 - Крыльчатка; 3 - регулятор;
4 - Направляющая; 5 - корпус;
6 - Прижим; 7 - кольцо; 8 - сетка;
9 - Пломбировочное кольцо;
10 - Уплотнительное кольцо;
11 - Экран;
12 - крышка;
13 - Пломба;
14 - штуцер;
15 - Гайка;16 - прокладка;
17 - Датчик

Счетчики могут дополнительно комплектоваться датчиком для дистанционной (телемеханической) передачи низкочастотных импульсов с коэффициентом передачи импульсов (ценой импульса) 1,10,100 и 1000 л/имп, который указывается в разделе 14 паспорта. Стандартное значение коэффициента передачи импульсов – 10 л/имп (0,01 м3/имп).
Счетчики по устойчивости к воздействию температуры и влажности окружающего воздуха соответствуют климатическому исполнению УХЛ категории размещения 4.2 по ГОСТ 15150, а поставляемые на экспорт, соответствуют климатическому исполнению ТВ категории размещения 3 по ГОСТ 15150.

Основные преимущества

- Антивандальное исполнение и защита от внешних и внутренних магнитных полей
- Возможность установки на вертикальном и наклонном трубопроводе
- Счетчики идеально встраиваются в систему автоматизированного контроля
- Возможность визуального контроля над показаниями прибора
- Современная ремонтно-поверочная база обеспечивает гарантийное и послегарантийное обслуживание приборов
- Гарантийный срок эксплуатации счетчика, установленного в системе холодного водоснабжения (от 5 до 50°С) - 6 лет!!!
- Гарантийный срок эксплуатации счетчика, установленного в системе горячего водоснабжения (от 5 до 90°С) – 4 года!!!
- Счетчики имеют устройства для удаления конденсата (запотеваний) на внутренней прозрачной поверхности индикаторного устройства.

Основные технические данные

Наименование параметра	Ед.изм.	Значение параметра
Диаметр условного прохода, Д у	мм	20		25		32		40
Метрологический класс	-----	А	B	A	B	А	В	А	В
Наибольший расход, Q max	м³ /ч	5.0		7.0		12.0		20.0
Номинальный расход, Qn	м³ /ч	2.5		3.5		6.0		10.0
Переходный расход, Qt	м³ /ч	0,25	0,20	0,35	0,14	0,6	0,24	1,0	0,40
Наименьший расход, Q min	м³ /ч	0,1	0,05	0,14	0,07	0,24	0,12	0,4	0,20
Порог чувствительности, не более	м³/ч	0,05	0,025	0,07	0,035	0,12	0,06	0,2	0,10
Емкость индикаторного устройства	м³	99999,9999
Наименьшая цена деления индикаторного устройства: - механического - электронного	м³	0,00005 0,0001
Гидравлическое сопротивление счетчиков, S	м/(м³/ч)²	0,3872		0,092		0,069		0,021
Максимальный объем воды - за сутки - за месяц	м³	90 1900		125 2625		220 4500		360 7500
Масса, кг, не более	кг	0,8		1,6		1,7		2,7

Обозначение	DN	L, мм	L₁, мм	G₁	G₂	Д, мм	H, мм	H1, мм	H2, мм
СКБ-20	20	130	225	3/4"	1"	81	71	101	135
СКБ-25	25	170	260	1"	1¼"	81	82	112	146
СКБ-32	32	170	300	1¼"	1½"	81	82	112	146
СКБ-40	40	190	300	1½"	2''	90	88	118	152

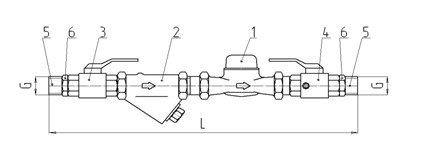

Схема водомерной вставки

Обозначение	L, мм	G ГОСТ 6357
СКБ-20	455	3/4"
СКБ-25	540	1"
СКБ-32	625	1¼"
СКБ-40	660	1½"
