Назначение
| Наименование основных технических характеристик | Условный диаметр DN, мм | |||||
| 50 | 65 | 80 | 100 | 150 | 200 | |
| 1.Расход воды, м3 /ч | ||||||
| Для счетчиков горячей воды в диапазоне температур от +5 до +150 ° С (тип ВМГ) | ||||||
| - наименьший Qmin | 0,6 | 1,0 | 1,4 | 2,0 | 4,5 | 8,0 |
| -переходный Qt | 1,8 | 2,0 | 3,2 | 4,8 | 12 | 20,0 |
| -номинальный Qn | 15 | 25 | 45 | 70 | 150 | 250 |
| -наибольший Qmax | 60 | 90 | 140 | 200 | 500 | 500 |
| -порог чувствительности | 0,25 | 0,3 | 0,35 | 0,6 | 1,7 | 2,0 |
| Дистанционный выходной сигнал («герконный» съем сигнала), м3 /имп | 0,1 | 1,0 | ||||
| 0,25 | 2,5 | |||||
| Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3 /имп | 0,001 | 0,01 | ||||
| Гидравлическое сопротивление, м/(м3 /ч)2 | 8,2 × 10-4 | 7,0 × 10-4 | 1,1 × 10-4 | 8,3 × 10-5 | 1,6 × 10-5 | 3,3 × 10-6 |
| Емкость индикаторного устройства, м3 | 999999 | 9999999 | ||||
| Наименьшая цена деления, м3 | 0,0005 | 0,005 | ||||
| Положение шкалы индикаторного устройства | Вверх или в сторону | |||||
| Масса, кг (не более) | 8,5 | 12 | 15 | 19 | 36 | 51 |
| Присоединение к трубопроводу фланцевое по ГОСТ 12815 | ||||||
| Трубопровод | горизонтальный, вертикальный или наклонный | |||||

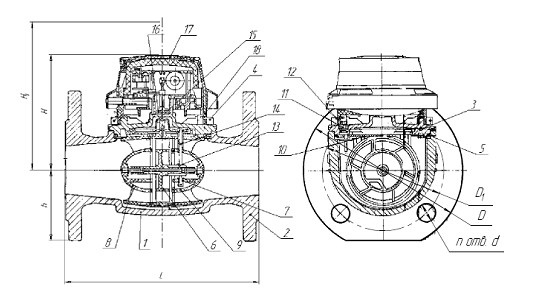

| Тип | Обозначение параметра | ||||||||
| Ду | L | H | H1 | h | d | n | D | D1 | |
| Значение параметра | |||||||||
| ВМГ-50 | 50 | 200 | 120 | 200 | 73 | 18 | 4 | 165 | 125 |
| ВМГ-65 | 65 | 200 | 120 | 200 | 85 | 18 | 4 | 180 | 145 |
| ВМГ-80 | 80 | 225 | 150 | 270 | 95 | 18 | 8 | 200 | 160 |
| ВМГ-100 | 100 | 250 | 150 | 270 | 105 | 18 | 8 | 220 | 180 |
| ВМГ-150 | 150 | 300 | 177 | 356 | 135 | 22 | 8 | 280 | 240 |
| ВМГ-200 | 200 | 350 | 206 | 441 | 162 | 22 | 12 | 335 | 295 |
