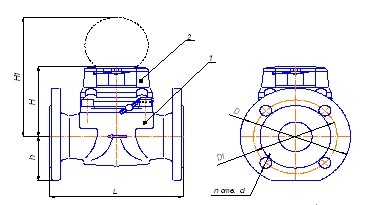

Обозначение | DN | L | H | H1 | h | D | D1 | d | n |
ВХ-50 | 50 | 200 | 120 | 200 | 73 | 165 | 125 | 18 | 4 |
ВХ-80 | 80 | 225 | 150 | 270 | 95 | 200 | 160 | 8 | |
ВХ-100 | 100 | 250 | 105 | 220 | 180 |
Наименование основных технических характеристик | Ед. изм. | Счетчик ВХ | ||
Диаметр условного прохода | мм | 50 | 80 | 100 |
Метрологический класс | В | |||
Наибольший расход,Qmax | м3/ч | 50 | 150 | 240 |
Номинальный расход, Qn | м3/ч | 40 | 100 | 120 |
Переходный расход, Qt | м3/ч | 0,32 · 0,9* | 0,5 · 2,0* | 0,6 · 2,0* |
Наименьший расход,Qmin | м3/ч | 0,2 ·0,45* | 0,3 · 1,0* | 0,3 · 1,0* |
Порог чувствительности, не более | м3/ч | 0,05 ·0,15* | 0,1 · 0,25* | 0,11 ·0,25* |
Емкость индикаторного устройства | м3 | 999999 | ||
Наименьшая цена деления | м3 | 0,0005 | ||
Гидравлическое сопротивление счетчиков, S | м | 8,7∙10-4 | 1,4∙10-4 | 1,3∙10-4 |
Максимальный объем | 1000м3 | 1,06 | 2,64 | 3,17 |
Масса (не более) | кг | 8,5 | 15,0 | 19,0 |
Наименование | Вес, кг | Цена без НДС, | Отпускная цена, |
ВХ-100 РN-1,6МПа, Т 50°С | 12 021,84 | ||
ВХ-150 РN-1,6МПа, Т 50°С | 16 793,76 | ||
ВХ-50 РN-1,6МПа, Т 50°С | 9 034,08 | ||
ВХ-65 РN-1,6МПа, Т 50°С | 9 883,68 | ||
ВХ-80 РN-1,6МПа, Т 50°С | 11 533,32 |
