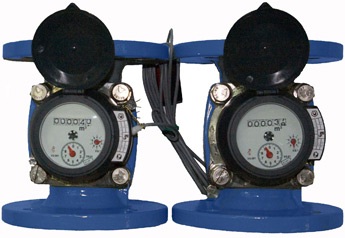

Водосчетчики турбинные ВМХм (счетчики воды)

ПОИСК

Водосчетчики турбинные ВМХм (счетчики воды) Водосчетчики турбинные ВМХм (счетчики воды)

Водосчетчики турбинные ВМХм (счетчики воды)Назначение
Счетчики  холодной воды турбинные ВМХм с диаметрами условного прохода: 50, 65, 80, 100, 150 и 200 мм, предназначены для измерения объема воды по СанПиН 2.1.4.1074, протекающей в системах холодного водоснабжения (от 5° до 50°С) при давлении до 1,6 МПа (16 кгс/см²) и диапазоне температур от +5° до +50°С.

Основные сведения о турбинном водосчетчике ВМХм
Счетчики  соответствуют метрологическому классу В по ГОСТ Р 50193 при установке на горизонтальных, вертикальных и наклонных  трубопроводах.
Присоединение к трубопроводу фланцевое по ГОСТ 12815.
Для дистанционной передачи показаний счетчики могут комплектоваться низкочастотным (магнитоуправляемый герметизированный контакт – "геркон") типа Reed RD.
Счетчики имеют  место для установки низкочастотного (герконового) датчика импульсов с ценой импульса 0,1м3 и 1,0м3.
Счетчики по устойчивости к воздействию температуры и влажности окружающего воздуха соответствуют климатическому исполнению УХЛ категории размещения 4.2 по ГОСТ 15150, а поставляемые на экспорт, соответствуют  климатическому исполнению ТВ категории размещения 3 по ГОСТ 15150.

Основные преимущества

- Широкий диапазон измерений;
- Высокая перегрузочная способность;
- Счетчики могут дополнительно снабжаться импульсным выходом с ценой одного импульса от 0,001 до 10 м3;
- Расположение на трубопроводе – любое;
- При заказе, счетчики могут дополнительно снабжаться радиомодулем для осуществления дистанционной передачи данных.
- Гарантийный срок эксплуатации счетчика – 6 лет, со дня ввода в эксплуатацию

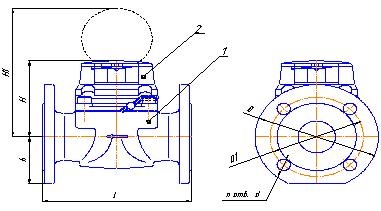

КОНСТРУКЦИЯ СЧЕТЧИКА
Водосчетчики турбинные ВМХм (счетчики воды)

Основные технические данные

Наименование параметра

Ед. изм.

Значения

Диаметр условного прохода

мм

50

65

80

100

150

200

Метрологический класс



В

Наибольший     расход, Qmax

м3/ч

30

50

80

120

300

500

Номинальный   расход, Qn

м3/ч

15

25

40

60

150

250

Переходный     расход, Qt

м3/ч

3

5

8

12

30

50

Наименьший    расход, Qmin

м3/ч

0,45

0,75

1,2

1,8

4,5

7,5

Порог чувствительности, не более

м3/ч

0,2

0,35

0,6

0,9

2,2

3

Емкость индикаторного устройства

м3

999999

9999999

Наименьшая цена деления

м3

0,0005

0,005

Коэффициент
преобразования

м3/имп.

1,6667*10-3

16,6667*10-3

Гидравлическое сопротивление счетчиков, S

м_    (м3/ч)2

8,2∙10-4

7,0∙10-4

1,1∙10-4

8,3∙10-5

1,6∙10-5

3,3∙10-6

Максимальный объём
за сутки

1000 м3

0,4

0,66

1,06

1,58

3,96

6,6

Масса, не более

кг

8,0

10

13,5

17,5

33,0

56,0

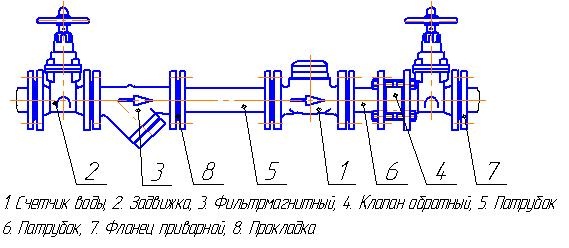

СХЕМА ВОДОМЕРНОЙ ВСТАВКИ
Водосчетчики турбинные ВМХм (счетчики воды)

Обозначение

DN

L

H

H1

h

ВМХм-50

50

200

125

210

73

ВМХм-65

65

125

215

85

ВМХм-80

80

225

150

235

95

ВМХм-100

100

250

155

235

105

ВМХм-150

150

300

175

235

135

ВМХм-200

200

350

215

295

165
