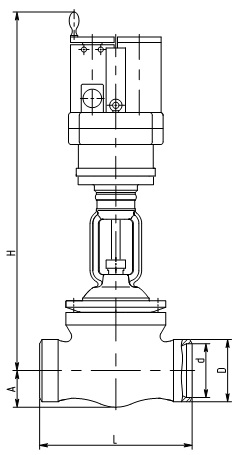

Задвижки DN 300 серии 1511 с электроприводом
производства ОАО «БЭМЗ»
Задвижки запорные предназначены для включения или отключения потока среды.
Корпус и затвор имеют уплотнительную наплавку из материала на основе хромоникелевых сталей.
Присоединение к трубопроводу под сварку
Установочное положение на трубопроводе любое
Направление подачи рабочей среды любое
Герметичность затвора по классу А ГОСТ 9544-93
Категория размещения 1, 2, 3 по ГОСТ 15150-69
Усилие на маховике не более 300 Н
Задвижки, рассчитанные на PN 100, в соответствии с ГОСТ 356-80 допускают их применение на рабочих параметрах в диапазоне от 10,0 МПа (100 кгс/см2), 200 °С до 3,6 МПа (36 кгс/см2), 455 °С.
Электроприводы обеспечивают:
• дистанционное управление арматурой;
• автоматическую остановку запорного органа при достижении им нужного положения;
• установку предельно допускаемого крутящего момента на выходном валу электропривода
и выдачу сигналов в систему управления при превышении электроприводом этого
значения;
• дистанционную световую сигнализацию крайних положений запорного органа арматуры и
указания положения запорного органа на местном указателе
Задвижки в стандартной комплектации поставляются с приводом
ГИЮМ.303344.001. Данный привод предназначен для эксплуатации в умеренном климате, имеет скорость вращения выходного вала 20 об/мин и фланцевое с кулачковой муфтой присоединение к арматуре. Возможна комплектация задвижек другим электроприводом, требуемые технические характеристики электропривода необходимо указать при заказе.
Характеристики встроенного электропривода
Номинальный крутящий момент на выходном валу, Н·м | 2500 |
Максимальный крутящий момент на выходном валу, Н·м | 3300 |
Диапазон настройки муфты ограничения момента, Н·м | 2500 |
Частота вращения выходного вала, об/мин | 20 |
Тип электродвигателя | встроенный, асинхронный |
Мощность электродвигателя, кВт | 3,2 |
Тип присоединения к арматуре | фланцевое с кулачковой муфтой |
Питание электродвигателя | трехфазное, 380 В, 50 Гц |
Степень защиты | 1Р65 по ГОСТ 14254-96 |
Габаритные размеры, мм | 570x350x320 |
Масса, кг | 95 |
