PN 16 | ||||||||

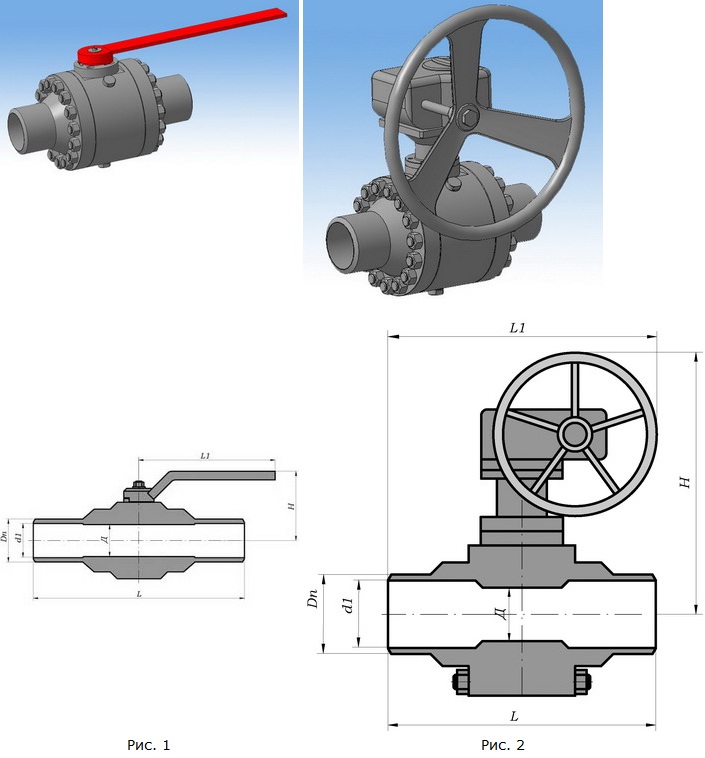

DN | Д | L | H | Dn | d1 | L1 | Масса, кг | Рис |
80 | 80 | 283 | 138 | 90 | 80 | 500 | 30 | 1 |
100 | 100 | 305 | 148 | 110 | 100 | 500 | 43 | 1 |
125 | 125 | 381 | 168 | 135 | 125 | 500 | 77 | 1 |
150 | 150 | 457 | 415 | 161 | 150 | 169 | 127 | 2 |
200 | 200 | 521 | 445 | 222 | 200 | 169 | 220 | 2 |
PN 25 | ||||||||
DN | Д | L | H | Dn | d1 | L1 | Рис | |
80 | 80 | 283 | 138 | 90 | 80 | 500 | 30 | 1 |
100 | 100 | 305 | 148 | 110 | 100 | 500 | 43 | 1 |
125 | 125 | 381 | 168 | 135 | 125 | 500 | 77 | 1 |
150 | 150 | 457 | 415 | 161 | 150 | 169 | 127 | 2 |
200 | 200 | 521 | 575 | 222 | 200 | 334 | 250 | 2 |
PN 40 | ||||||||
DN | Д | L | H | Dn | d1 | L1 | Рис | |
80 | 80 | 283 | 138 | 90 | 80 | 500 | 30 | 1 |
100 | 100 | 305 | 148 | 110 | 100 | 500 | 43 | 1 |
125 | 125 | 381 | 168 | 135 | 125 | 500 | 77 | 1 |
150 | 150 | 457 | 415 | 161 | 150 | 169 | 127 | 2 |
200 | 200 | 521 | 575 | 222 | 200 | 334 | 250 | 2 |
PN 63 | ||||||||
DN | Д | L | H | Dn | d1 | L1 | Рис | |
65 | 65 | 330 | 166 | 77 | 65 | 315 | 24 | 1 |
80 | 80 | 356 | 140 | 90 | 80 | 500 | 30 | 1 |
100 | 100 | 432 | 325 | 110 | 100 | 169 | 43 | 2 |
125 | 125 | 508 | 355 | 135 | 125 | 169 | 77 | 2 |
150 | 150 | 559 | 575 | 161 | 150 | 334 | 158 | 2 |
200 | 200 | 660 | 660 | 222 | 200 | 347 | 270 | 2 |
PN 80 | ||||||||
DN | Д | L | H | Dn | d1 | L1 | Рис | |
50 | 50 | 292 | 170 | 58 | 50 | 315 | 29 | 1 |
65 | 65 | 330 | 190 | 77 | 65 | 500 | 42 | 1 |
80 | 80 | 356 | 315 | 90 | 80 | 133 | 59 | 2 |
100 | 100 | 432 | 325 | 110 | 100 | 169 | 92 | 2 |
125 | 125 | 508 | 382 | 135 | 125 | 169 | 110 | 2 |
150 | 150 | 559 | 575 | 161 | 150 | 334 | 245 | 2 |
200 | 200 | 660 | 660 | 222 | 200 | 347 | 330 | 2 |
PN 100 | ||||||||
DN | Д | L | H | Dn | d1 | L1 | Рис | |
50 | 50 | 292 | 140 | 58 | 50 | 500 | 24 | 1 |
65 | 65 | 330 | 190 | 77 | 65 | 500 | 47 | 1 |
80 | 80 | 356 | 340 | 90 | 80 | 169 | 62 | 2 |
100 | 100 | 432 | 370 | 110 | 100 | 169 | 92 | 2 |
125 | 125 | 508 | 540 | 135 | 125 | 334 | 115 | 2 |
150 | 150 | 559 | 575 | 161 | 150 | 347 | 250 | 2 |
200 | 200 | 660 | 670 | 222 | 200 | 388 | 340 | 2 |
PN 160 | ||||||||
Размеры уточняются при заказе | ||||||||
PN 200 | ||||||||
Размеры уточняются при заказе | ||||||||
PN 250 | ||||||||
Размеры уточняются при заказе | ||||||||
PN 320 | ||||||||
Размеры уточняются при заказе |
