PN 16 | |||||||||

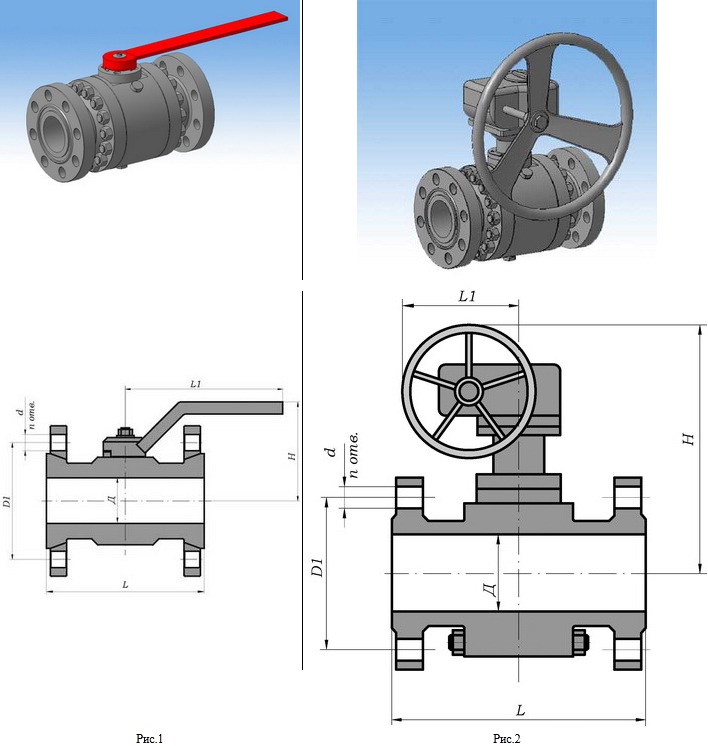

DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Рис |
50 | 50 | 178 | 135 | 125 | 18 | 4 | 315 | 13 | 1 |
65 | 65 | 190 | 166 | 145 | 18 | 4 | 315 | 21 | 1 |
80 | 80 | 206 | 138 | 160 | 18 | 8 | 500 | 30 | 1 |
100 | 100 | 230 | 148 | 180 | 18 | 8 | 500 | 40 | 1 |
125 | 125 | 254 | 168 | 210 | 18 | 8 | 500 | 94 | 1 |
150 | 150 | 394 | 415 | 240 | 22 | 8 | 169 | 133 | 2 |
200 | 200 | 452 | 445 | 295 | 22 | 12 | 169 | 250 | 2 |
PN 25 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Рис |
50 | 50 | 216 | 135 | 125 | 18 | 4 | 315 | 16 | 1 |
65 | 65 | 241 | 166 | 145 | 18 | 8 | 315 | 28 | 1 |
80 | 80 | 283 | 138 | 160 | 18 | 8 | 500 | 39 | 1 |
100 | 100 | 305 | 148 | 190 | 22 | 8 | 500 | 56 | 1 |
125 | 125 | 381 | 168 | 220 | 26 | 8 | 500 | 93 | 1 |
150 | 150 | 403 | 415 | 250 | 26 | 8 | 169 | 140 | 2 |
200 | 200 | 502 | 575 | 310 | 26 | 12 | 334 | 272 | 2 |
PN 40 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Рис |
50 | 50 | 216 | 135 | 125 | 18 | 4 | 315 | 16 | 1 |
65 | 65 | 241 | 166 | 145 | 18 | 8 | 315 | 28 | 1 |
80 | 80 | 283 | 138 | 160 | 18 | 8 | 500 | 39 | 1 |
100 | 100 | 305 | 148 | 190 | 22 | 8 | 500 | 56 | 1 |
125 | 125 | 381 | 168 | 220 | 26 | 8 | 500 | 93 | 1 |
150 | 150 | 403 | 415 | 250 | 26 | 8 | 169 | 140 | 2 |
200 | 200 | 502 | 575 | 320 | 30 | 12 | 334 | 272 | 2 |
PN 63 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Рис |
50 | 50 | 254 | 160 | 135 | 22 | 4 | 315 | 30 | 1 |
65 | 65 | 330 | 166 | 160 | 22 | 8 | 315 | 42 | 1 |
80 | 80 | 356 | 140 | 170 | 22 | 8 | 500 | 58 | 1 |
100 | 100 | 406 | 325 | 200 | 26 | 8 | 169 | 95 | 2 |
125 | 125 | 432 | 355 | 240 | 30 | 8 | 169 | 125 | 2 |
150 | 150 | 495 | 595 | 280 | 33 | 8 | 334 | 217 | 2 |
200 | 200 | 597 | 660 | 345 | 33 | 12 | 347 | 395 | 2 |
PN 80 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Рис |
50 | 50 | 292 | 170 | 145 | 26 | 4 | 315 | 33 | 1 |
65 | 65 | 330 | 190 | 170 | 26 | 8 | 500 | 54 | 1 |
80 | 80 | 356 | 315 | 180 | 26 | 8 | 133 | 78 | 2 |
100 | 100 | 432 | 325 | 210 | 30 | 8 | 169 | 105 | 2 |
125 | 125 | 508 | 382 | 250 | 33 | 8 | 169 | 140 | 2 |
150 | 150 | 559 | 575 | 290 | 33 | 12 | 334 | 238 | 2 |
200 | 200 | 660 | 660 | 360 | 36 | 12 | 347 | 420 | 2 |
PN 100 | |||||||||
DN | Д | L | H | D1 | d | n | L1 | Масса, кг | Рис |
50 | 50 | 292 | 170 | 145 | 26 | 4 | 315 | 33 | 1 |
65 | 65 | 330 | 190 | 170 | 26 | 8 | 500 | 54 | 1 |
80 | 80 | 356 | 340 | 180 | 26 | 8 | 169 | 83 | 2 |
100 | 100 | 432 | 370 | 210 | 30 | 8 | 169 | 105 | 2 |
125 | 125 | 508 | 540 | 250 | 33 | 8 | 334 | 140 | 2 |
150 | 150 | 559 | 575 | 290 | 33 | 12 | 347 | 245 | 2 |
200 | 200 | 660 | 670 | 360 | 36 | 12 | 388 | 430 | 2 |
PN 160 | |||||||||
Размеры уточняются при заказе | |||||||||
PN 200 | |||||||||
Размеры уточняются при заказе | |||||||||
PN 250 | |||||||||
Размеры уточняются при заказе | |||||||||
PN 320 | |||||||||
Размеры уточняются при заказе |
