Ру 16 | ||||||||

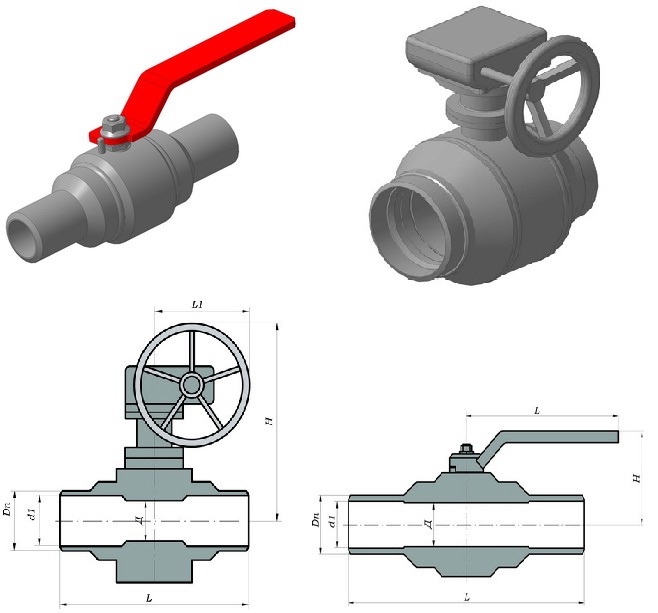

DN | Д | L | H | Dn | d1 | L1 | Масса, кг | Рис |
50 | 50 | 292 | 135 | 58 | 50 | 315 | 15 | 1 |
65 | 65 | 330 | 150 | 77 | 65 | 315 | 26 | 1 |
80 | 80 | 356 | 160 | 90 | 80 | 315 | 32 | 1 |
100 | 100 | 432 | 142 | 110 | 100 | 500 | 50 | 1 |
125 | 125 | 450 | 180 | 135 | 125 | 500 | 65 | 1 |
150 | 150 | 457 | 322 | 161 | 150 | 169 | 80 | 2 |
200 | 200 | 521 | 524 | 222 | 200 | 334 | 150 | 2 |
Ру 25 | ||||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг | Рис |
50 | 50 | 292 | 135 | 58 | 50 | 315 | 15 | 1 |
65 | 65 | 330 | 150 | 77 | 65 | 315 | 26 | 1 |
80 | 80 | 356 | 160 | 90 | 80 | 315 | 32 | 1 |
100 | 100 | 432 | 142 | 110 | 100 | 500 | 50 | 1 |
125 | 125 | 450 | 180 | 135 | 125 | 500 | 65 | 1 |
150 | 150 | 457 | 495 | 161 | 150 | 334 | 94 | 2 |
200 | 200 | 521 | 524 | 222 | 200 | 334 | 150 | 2 |
Ру 40 | ||||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг | Рис |
50 | 50 | 292 | 135 | 58 | 50 | 315 | 15 | 1 |
65 | 65 | 330 | 150 | 77 | 65 | 315 | 26 | 1 |
80 | 80 | 356 | 160 | 90 | 80 | 315 | 32 | 1 |
100 | 100 | 432 | 142 | 110 | 100 | 500 | 50 | 1 |
125 | 125 | 450 | 295 | 135 | 125 | 169 | 68 | 2 |
150 | 150 | 457 | 495 | 161 | 150 | 334 | 94 | 2 |
200 | 200 | 521 | 530 | 222 | 200 | 347 | 150 | 2 |
Ру 63 | ||||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг | Рис |
50 | 50 | 292 | 135 | 58 | 50 | 315 | 15 | 1 |
65 | 65 | 330 | 160 | 77 | 65 | 315 | 26 | 1 |
80 | 80 | 356 | 140 | 90 | 80 | 500 | 34 | 1 |
100 | 100 | 432 | 325 | 110 | 100 | 169 | 54 | 2 |
125 | 125 | 508 | 355 | 135 | 125 | 169 | 75 | 2 |
150 | 150 | 559 | 575 | 161 | 150 | 334 | 120 | 2 |
200 | 200 | 660 | 660 | 222 | 200 | 347 | 210 | 2 |
Ру 80 | ||||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг | Рис |
50 | 50 | 292 | 135 | 58 | 50 | 315 | 15 | 1 |
65 | 65 | 330 | 160 | 77 | 65 | 500 | 28 | 1 |
80 | 80 | 356 | 315 | 90 | 80 | 133 | 36 | 2 |
100 | 100 | 432 | 325 | 110 | 100 | 169 | 54 | 2 |
125 | 125 | 508 | 355 | 135 | 125 | 169 | 75 | 2 |
150 | 150 | 559 | 575 | 161 | 150 | 334 | 120 | 2 |
200 | 200 | 660 | 660 | 222 | 200 | 347 | 210 | 2 |
