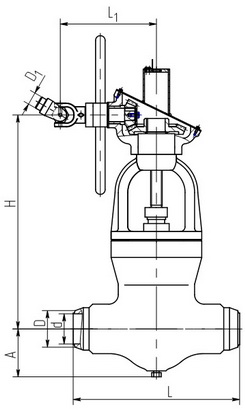

Основные размеры задвижек.
| Обозначение изделия | Размеры, мм | ||||||
| A | L1 | D1 | d | D | |||
| 1123-100-КЗ | 855 | 135 | 400 | 280 | 40 | 94 | 146 |
| 1123-100-КЗ-01 | 855 | 135 | 400 | 280 | 40 | 112 | 146 |
| 1120-100-КЗ | 855 | 135 | 400 | 280 | 40 | 98 | 146 |
| 1120-100-КЗ-01 | 855 | 135 | 400 | 280 | 40 | 109 | 146 |
| 1126-150-КЗ | 855 | 182 | 460 | 370 | 40 | 142 | 170 |
| 1156-125-КЗА | 728 | 135 | 460 | - | - | 110 | 165 |
| 1015-150-КЗ | 791 | 182 | 490 | 370 | 40 | 163 | 194 |
| 1012-150-КЗ | 791 | 182 | 490 | 370 | 40 | 161 | 194 |
| 1013-175-КЗ | 1004 | 236,5 | 650 | 428 | 52 | 156 | 219 |
| 1013-175-КЗ-01 | 1004 | 236,5 | 650 | 428 | 52 | 184 | 219 |
| 1012-175-КЗ | 1009 | 236.5 | 650 | 428 | 52 | 182 | 219 |
| 1013-200-КЗ | 1000 | 255 | 700 | 428 | 52 | 203 | 273 |
| 1012-225-КЗ | 1150 | 255 | 700 | 428 | 52 | 226 | 273 |
| 1016-250-КЗ | 1275 | 236 | 650 | 368 | 40 | 244 | 273 |
Технические характеристики задвижек.
| Обозначение изделия | Коэффициент гидравлического сопротивления | Ход, мм | Крутящий момент на втулке шпинделя, Н·м | Число оборотов шпинделя (втулки) для осуществления полного хода | Обозначение приводной головки | Обозначение колонкового электропривода (мощность эл. двигателя, кВт) (*) | Масса, кг | |
| 1123-100-КЗ | 0,40 | 110 | 470 | 18,0 | 356-КЗ-0б-01 | 822-КЭ-0(1,32) | 203 | |
| 1123-100-КЗ-01 | 0,60 | 110 | 290 | 18,0 | 356-КЗ-0б-01 | 822-КЭ-0(1,32) | 202 | |
| 1120-100-КЗ | 0,40 | 110 | 270 | 18,0 | 356-КЗ-0б-01 | 822-КЭ-0(1,32) | 203 | |
| 1120-100-КЗ-01 | 0,60 | 110 | 190 | 18,0 | 356-КЗ-0б-01 | 822-КЭ-0(1,32) | 202 | |
| 1126-150-КЗ | 0,32 | 160 | 300 | 20,0 | 356-КЗ-0а-01 | 822-КЭ-0(1,32) | 213 | |
| 1156-125-КЗА | 0,6 | 110 | 230 | 18,33 | 356-КЗ-0б | - | 218 | |
| 1015-150-КЗ | 0,50 | 160 | 380 | 20,0 | 235-КЗ-0а-01 | 822-КЭ-0(1,3} | 355 | |
| 1012-150-КЗ | 0,50 | 160 | 700 | 20,0 | 235-КЗ-0а-01 | 822-КЭ-0(1,3) | 355 | |
| 1013-175-КЗ | 0,30 | 180 | 1150 | 22,5 | 359-КЗ-0а-01 | 822-КЭ-0 (1.3) | 739 | |
| 1013-175-КЗ-01 | 0,40 | 180 | 850 | 22,5 | 359-КЗ-0а-01 | 822-КЭ-0 (1,3) | 731 | |
| 1012-175-КЗ | 0,40 | 180 | 1150 | 22,5 | 359-КЗ-0а-01 | 822-КЭ-0(1,3) | 739 | |
| 1013-200-КЗ | 0,46 | 230 | 1000 | 28,8 | 359-КЗ-0а-01 | 824-КЭ-0-01 (3,2) | 854 | |
| 1012-225-КЗ | 0,60 | 230 | 1600 | 28,8 | 359-КЗ-0а-01 | 824-КЭ-0-01 (3,2) | 818 | |
| 1016-250-КЗ | 0,40 | 235 | 600 | 29,5 | 235-КЗ-0а-02 | 822-КЭ-0(1,3) | 600 | |
