PN 16 | |||||||||

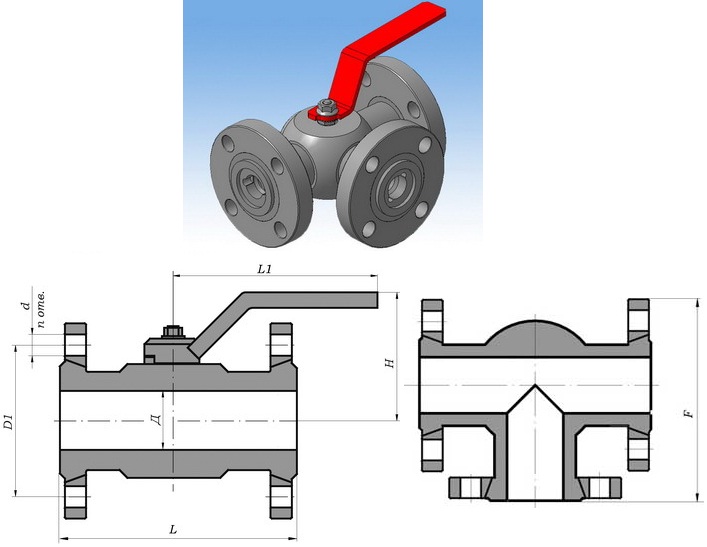

DN | Д | L | H | D1 | d | n | F | L1 | Масса, кг |
10 | 10 | 140 | 80 | 60 | 14 | 4 | 118 | 190 | 4,0 |
15 | 12 | 140 | 80 | 65 | 14 | 4 | 118 | 190 | 4,5 |
20 | 17 | 160 | 85 | 75 | 14 | 4 | 133 | 215 | 5,0 |
25 | 22 | 170 | 90 | 85 | 14 | 4 | 143 | 215 | 6,6 |
32 | 29 | 190 | 119 | 100 | 18 | 4 | 163 | 315 | 10,0 |
40 | 36 | 196 | 124 | 110 | 18 | 4 | 170 | 315 | 14,0 |
50 | 45 | 218 | 131 | 125 | 18 | 4 | 190 | 315 | 17,0 |
65 | 60 | 260 | 157 | 145 | 18 | 4 | 222 | 315 | 30,0 |
80 | 72 | 296 | 182 | 160 | 18 | 4 | 246 | 315 | 45,0 |
100 | 92 | 340 | 262 | 180 | 18 | 8 | 310 | 500 | 55,0 |
PN 25 | |||||||||
DN | Д | L | H | D1 | d | n | F | L1 | Масса, кг |
10 | 10 | 140 | 80 | 60 | 14 | 4 | 118 | 190 | 4,0 |
15 | 12 | 140 | 80 | 65 | 14 | 4 | 118 | 190 | 4,5 |
20 | 17 | 160 | 85 | 75 | 14 | 4 | 133 | 215 | 5,0 |
25 | 22 | 170 | 90 | 85 | 14 | 4 | 143 | 215 | 6,6 |
32 | 29 | 190 | 119 | 100 | 18 | 4 | 163 | 315 | 10,0 |
40 | 36 | 196 | 124 | 110 | 18 | 4 | 170 | 315 | 14,0 |
50 | 45 | 218 | 131 | 125 | 18 | 4 | 190 | 315 | 17,0 |
65 | 60 | 260 | 157 | 145 | 18 | 8 | 222 | 315 | 30,0 |
80 | 72 | 296 | 182 | 160 | 18 | 8 | 246 | 315 | 45,0 |
100 | 92 | 500 | 310 | 190 | 22 | 8 | 380 | 500 | 75,0 |
PN 40 | |||||||||
DN | Д | L | H | D1 | d | n | F | L1 | Масса, кг |
10 | 10 | 140 | 80 | 60 | 14 | 4 | 118 | 190 | 4,0 |
15 | 12 | 140 | 80 | 65 | 14 | 4 | 118 | 190 | 4,5 |
20 | 17 | 160 | 85 | 75 | 14 | 4 | 133 | 215 | 5,0 |
25 | 22 | 170 | 90 | 85 | 14 | 4 | 143 | 215 | 6,6 |
32 | 29 | 190 | 119 | 100 | 18 | 4 | 163 | 315 | 10,0 |
40 | 36 | 196 | 124 | 110 | 18 | 4 | 170 | 315 | 14,0 |
50 | 45 | 218 | 131 | 125 | 18 | 4 | 190 | 315 | 17,0 |
65 | 60 | 260 | 157 | 145 | 18 | 8 | 222 | 315 | 30,0 |
80 | 72 | 296 | 182 | 160 | 18 | 8 | 246 | 315 | 45,0 |
100 | 92 | 500 | 310 | 190 | 22 | 8 | 380 | 500 | 75,0 |
PN 63 | |||||||||
DN | Д | L | H | D1 | d | n | F | L1 | Масса, кг |
10 | 10 | 152 | 80 | 70 | 14 | 4 | 122 | 190 | 5,0 |
15 | 12 | 152 | 80 | 75 | 14 | 4 | 122 | 190 | 6,0 |
20 | 17 | 180 | 85 | 90 | 18 | 4 | 145 | 215 | 7,0 |
25 | 22 | 206 | 90 | 100 | 18 | 4 | 155 | 215 | 8,6 |
32 | 29 | 220 | 119 | 110 | 22 | 4 | 175 | 315 | 13,0 |
40 | 36 | 226 | 124 | 125 | 22 | 4 | 190 | 315 | 40,0 |
50 | 45 | 256 | 150 | 135 | 22 | 4 | 210 | 315 | 25,0 |
65 | 60 | 314 | 170 | 160 | 22 | 8 | 230 | 315 | 38,0 |
80 | 72 | 580 | 420 | 170 | 22 | 8 | 400 | 500 | 90,0 |
100 | 92 | 640 | 460 | 200 | 26 | 8 | 455 | 500 | 185,0 |
PN 80 | |||||||||
DN | Д | L | H | D1 | d | n | F | L1 | Масса, кг |
10 | 10 | 164 | 80 | 70 | 14 | 4 | 130 | 190 | 6,0 |
15 | 12 | 164 | 80 | 75 | 14 | 4 | 130 | 190 | 7,5 |
20 | 17 | 196 | 85 | 90 | 18 | 4 | 150 | 215 | 8,0 |
25 | 22 | 218 | 90 | 100 | 18 | 4 | 160 | 215 | 10,0 |
32 | 29 | 220 | 119 | 110 | 22 | 4 | 175 | 315 | 13,0 |
40 | 36 | 250 | 135 | 125 | 22 | 4 | 200 | 315 | 60 |
50 | 45 | 280 | 150 | 145 | 26 | 4 | 220 | 315 | 60,0 |
65 | 60 | 406 | 400 | 170 | 26 | 8 | 300 | 500 | 80,0 |
80 | 72 | 580 | – | 180 | 26 | 8 | 400 | – | 120,0 |
100 | 92 | 640 | – | 210 | 30 | 8 | 455 | – | 200,0 |
PN 100 | |||||||||
DN | Д | L | H | D1 | d | n | F | L1 | Масса, кг |
10 | 10 | 164 | 80 | 70 | 14 | 4 | 130 | 190 | 6,0 |
15 | 12 | 164 | 80 | 75 | 14 | 4 | 130 | 190 | 7,5 |
20 | 17 | 196 | 85 | 90 | 18 | 4 | 150 | 215 | 8,0 |
25 | 22 | 218 | 90 | 100 | 18 | 4 | 160 | 215 | 10,0 |
32 | 29 | 220 | 119 | 110 | 22 | 4 | 175 | 315 | 13,0 |
40 | 36 | 250 | 135 | 125 | 22 | 4 | 200 | 315 | 60 |
50 | 45 | 280 | 150 | 145 | 26 | 4 | 220 | 315 | 60,0 |
65 | 60 | 406 | 400 | 170 | 26 | 8 | 300 | 500 | 80,0 |
80 | 72 | 580 | – | 180 | 26 | 8 | 400 | – | 120,0 |
100 | 92 | 640 | – | 210 | 30 | 8 | 455 | – | 200,0 |
PN 160 | |||||||||
DN | Д | L | H | D1 | d | n | F | L1 | Масса, кг |
15 | 12 | 164 | 80 | 75 | 14 | 4 | 130 | 190 | 7,5 |
20 | 17 | 196 | 85 | 90 | 18 | 4 | 150 | 215 | 8,0 |
25 | 22 | 218 | 90 | 100 | 18 | 4 | 160 | 215 | 10,0 |
32 | 29 | 220 | 130 | 110 | 22 | 4 | 175 | 315 | 13,0 |
40 | 36 | 250 | 135 | 125 | 22 | 4 | 200 | 315 | 60 |
50 | 45 | 280 | 150 | 145 | 26 | 4 | 220 | 315 | 60,0 |
65 | 60 | 450 | – | 170 | 26 | 8 | 350 | – | 90,0 |
80 | 72 | 580 | – | 180 | 26 | 8 | 400 | – | 120,0 |
100 | 92 | 640 | – | 210 | 30 | 8 | 455 | – | 200,0 |
PN 200 | |||||||||
Размеры уточняются при заказе | |||||||||
PN 250 | |||||||||
Размеры уточняются при заказе | |||||||||
PN 320 | |||||||||
Размеры уточняются при заказе |
