PN 16 | ||||||||

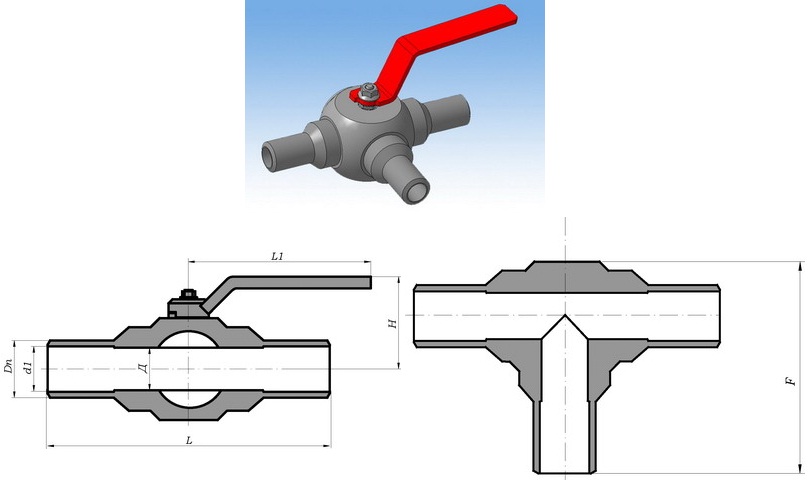

DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 196 | 60 | 14 | 10 | 130 | 140 | 1,3 |
15 | 12 | 196 | 60 | 19 | 12 | 130 | 140 | 1,5 |
20 | 17 | 210 | 65 | 26 | 18 | 143 | 165 | 2,4 |
25 | 22 | 220 | 70 | 33 | 25 | 153 | 165 | 3,7 |
32 | 29 | 230 | 119 | 39 | 31 | 165 | 315 | 5,0 |
40 | 36 | 247 | 124 | 46 | 37 | 180 | 315 | 8,0 |
50 | 45 | 260 | 131 | 58 | 45 | 195 | 315 | 10,0 |
80 | 72 | 400 | 182 | 90 | 78 | 283 | 315 | 26,0 |
100 | 92 | 460 | 262 | 110 | 95 | 353 | 500 | 47,0 |
PN 25 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 196 | 60 | 14 | 10 | 130 | 140 | 1,3 |
15 | 12 | 196 | 60 | 19 | 12 | 130 | 140 | 1,5 |
20 | 17 | 210 | 65 | 26 | 18 | 143 | 165 | 2,4 |
25 | 22 | 220 | 70 | 33 | 25 | 153 | 165 | 3,7 |
32 | 29 | 230 | 119 | 39 | 31 | 165 | 315 | 5,0 |
40 | 36 | 247 | 124 | 46 | 37 | 180 | 315 | 8,0 |
50 | 45 | 260 | 131 | 58 | 45 | 195 | 315 | 10,0 |
80 | 72 | 400 | 182 | 90 | 78 | 283 | 315 | 26,0 |
100 | 92 | 460 | 262 | 110 | 95 | 353 | 500 | 47,0 |
PN 40 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 196 | 60 | 14 | 10 | 130 | 140 | 1,3 |
15 | 12 | 196 | 60 | 19 | 12 | 130 | 140 | 1,5 |
20 | 17 | 210 | 65 | 26 | 18 | 143 | 165 | 2,4 |
25 | 22 | 220 | 70 | 33 | 25 | 153 | 165 | 3,7 |
32 | 29 | 230 | 119 | 39 | 31 | 165 | 315 | 5,0 |
40 | 36 | 247 | 124 | 46 | 37 | 180 | 315 | 8,0 |
50 | 45 | 260 | 131 | 58 | 45 | 195 | 315 | 10,0 |
80 | 72 | 400 | 182 | 90 | 78 | 283 | 315 | 26,0 |
100 | 92 | 460 | 262 | 110 | 95 | 353 | 500 | 47,0 |
PN 63 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 196 | 60 | 14 | 10 | 130 | 140 | 1,3 |
15 | 12 | 196 | 60 | 19 | 12 | 130 | 140 | 1,5 |
20 | 17 | 210 | 65 | 26 | 18 | 143 | 165 | 2,4 |
25 | 22 | 220 | 70 | 33 | 25 | 153 | 165 | 3,7 |
32 | 29 | 230 | 119 | 39 | 31 | 165 | 315 | 5,0 |
40 | 36 | 247 | 124 | 46 | 37 | 180 | 315 | 8,0 |
50 | 45 | 260 | 127 | 58 | 45 | 195 | 315 | 10,0 |
80 | 72 | 580 | 420 | 90 | 72 | 400 | 500 | 140,0 |
100 | 92 | 640 | 460 | 110 | 92 | 455 | 500 | 175,0 |
PN 80 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 196 | 60 | 14 | 10 | 130 | 140 | 1,3 |
15 | 12 | 196 | 60 | 19 | 12 | 130 | 140 | 1,5 |
20 | 17 | 210 | 65 | 26 | 18 | 143 | 165 | 2,4 |
25 | 22 | 220 | 70 | 33 | 25 | 153 | 165 | 3,7 |
32 | 29 | 230 | 119 | 39 | 31 | 165 | 315 | 5,0 |
40 | 36 | 247 | 120 | 46 | 37 | 180 | 315 | 8,0 |
50 | 45 | 260 | 127 | 58 | 45 | 195 | 315 | 10,0 |
80 | 72 | 580 | 420 | 90 | 72 | 400 | 500 | 140,0 |
100 | 92 | 640 | 460 | 110 | 92 | 455 | 500 | 175,0 |
PN 100 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 196 | 60 | 14 | 10 | 130 | 140 | 1,3 |
15 | 12 | 196 | 60 | 19 | 12 | 130 | 140 | 1,5 |
20 | 17 | 210 | 65 | 26 | 18 | 143 | 165 | 2,4 |
25 | 22 | 220 | 70 | 33 | 25 | 153 | 165 | 3,7 |
32 | 29 | 230 | 115 | 39 | 31 | 165 | 315 | 5,0 |
40 | 36 | 247 | 120 | 46 | 37 | 180 | 315 | 8,0 |
50 | 45 | 260 | 127 | 58 | 45 | 195 | 315 | 10,0 |
80 | 72 | 580 | 420 | 90 | 72 | 400 | 500 | 140,0 |
100 | 92 | 640 | 460 | 110 | 92 | 455 | 500 | 175,0 |
PN 160 | ||||||||
DN | Д | L | H | Dn | d1 | F | L1 | Масса, кг |
10 | 10 | 196 | 60 | 14 | 10 | 130 | 140 | 1,3 |
15 | 12 | 196 | 60 | 19 | 12 | 130 | 140 | 1,5 |
20 | 17 | 210 | 65 | 26 | 18 | 143 | 165 | 2,4 |
25 | 22 | 220 | 70 | 33 | 25 | 153 | 165 | 3,7 |
32 | 29 | 230 | 119 | 39 | 31 | 165 | 315 | 5,0 |
40 | 36 | 247 | 120 | 46 | 37 | 180 | 315 | 8,0 |
50 | 45 | 260 | 127 | 58 | 45 | 195 | 315 | 10,0 |
80 | 72 | 580 | 420 | 90 | 72 | 400 | 500 | 140,0 |
100 | 92 | 640 | 460 | 110 | 92 | 455 | 500 | 175,0 |
PN 200 | ||||||||
Размеры уточняются при заказе | ||||||||
PN 250 | ||||||||
Размеры уточняются при заказе | ||||||||
PN 320 | ||||||||
Размеры уточняются при заказе |
