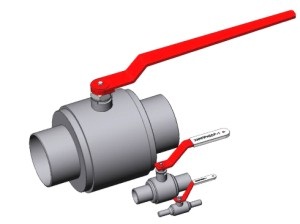

Краны шаровые под приварку не разборные

ПОИСК

Краны шаровые под приварку не разборные Краны шаровые под приварку не разборные

Краны шаровые под приварку не разборные

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду, мм
6 - 250

Условное давление Ру, МПа
1,6; 2,5; 4,0

Температура окружающей среды, К (°С)
от 233 до 323 (от -40 до +50)

Климатическое исполнение
УХЛ2 по ГОСТ 15150-69

Температура рабочей среды, К (°С)
от 203 до 473 (от -70 до +200)

Относительная влажность окружающего воздуха, %
от 30 до 80

Атмосферное давление, КПа (мм рт. ст.)
от 84 до 106,7 (от 630 до 800)

Герметичность затвора
класс "А" по ГОСТ 9544-93

Средний ресурс работы
4500 циклов

Полный срок службы, лет, не менее
10

Направление подачи жидкости
любое

Присоединение к трубопроводу
приварное

Способ управления
ручной, пневмопривод, электропривод

Строительная длина
по ГОСТ 28908-91 или по требованию заказчика

Рабочая среда
вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов.

Таблица размеров кранов шаровых под приварку не разборных
Краны шаровые под приварку не разборные

Обозначение

DN

D

L

A

H

Маса, кг не более

КШЗ 16-6 РБХС(РБУС)
КШЗ 25-6 РБХС(РБУС)
КШЗ 40-6 РБХС(РБУС)

6

29

100

112

68

0.45

КШЗ 16-10 РБХС(РБУС)
КШЗ 25-10 РБХС(РБУС)
КШЗ 40-10 РБХС(РБУС)

10

33

130

112

110

0.55

КШЗ 16-15 РБХС(РБУС)
КШЗ 25-15 РБХС(РБУС)
КШЗ 40-15 РБХС(РБУС)

15

37

108
130
130

125

99
134

0.65

КШЗ 16-20 РБХС(РБУС)
КШЗ 25-20 РБХС(РБУС)
КШЗ 40-20 РБХС(РБУС)

20

53

150

136

123

0.80

КШЗ 16-25 РБХС(РБУС)
КШЗ 25-25 РБХС(РБУС)
КШЗ 40-25 РБХС(РБУС)

25

56

160

127

134

1.20

КШЗ 16-32 РБХС(РБУС)
КШЗ 25-32 РБХС(РБУС)
КШЗ 40-32 РБХС(РБУС)

32

72

140
180
180

215

174

1.60
3.35

КШЗ 16-40 РБХС(РБУС)
КШЗ 25-40 РБХС(РБУС)
КШЗ 40-40 РБХС(РБУС)

40

88

165
190
200

215

184

2.00
5.80

КШЗ 16-50 РБХС(РБУС)
КШЗ 25-50 РБХС(РБУС)
КШЗ 40-50 РБХС(РБУС)

50

100

203
216
216

280

232

3.80
5.40
4.80

КШЗ 16-65 РБХС(РБУС)
КШЗ 25-65 РБХС(РБУС)
КШЗ 40-65 РБХС(РБУС)

65

126

190
241
290

280

233

5.50
9.30

КШЗ 16-80 РБХС(РБУС)
КШЗ 25-80 РБХС(РБУС)
КШЗ 40-80 РБХС(РБУС)

80

150

241
283
283

342

276

14.20

КШЗ 16-100 РБХС(РБУС)
КШЗ 25-100 РБХС(РБУС)
КШЗ 40-100 РБХС(РБУС)

100

188

305

342

330

14.20
19.80

КШЗ 16-125 РБХС(РБУС)
КШЗ 25-125 РБХС(РБУС)
КШЗ 40-125 РБХС(РБУС)

125

216

356
381
381

550

357

24.50

КШЗ 16-150 РБХС(РБУС)
КШЗ 25-150 РБХС(РБУС)
КШЗ 40-150 РБХС(РБУС)

150

256

394
403
403

595

402

53.50

КШЗ 16-200 РБХС(РБУС)
КШЗ 25-200 РБХС(РБУС)
КШЗ 40-200 РБХС(РБУС)

200

324

457

595

450

72.00
